फ़ाइबर ऑप्टिक कनेक्टर मूल बातें: एक व्यावहारिक मार्गदर्शिका

परिचय

आइए इस बारे में बात करें कि फाइबर नेटवर्क वास्तव में किससे जुड़ता है। फ़ाइबर ऑप्टिक कनेक्टर आपके केबल और आपके उपकरण के बीच महत्वपूर्ण इंटरफ़ेस हैं। उनका काम सरल लेकिन महत्वपूर्ण है: एक फाइबर के सूक्ष्म ग्लास कोर को दूसरे के साथ संरेखित करें ताकि प्रकाश संकेत न्यूनतम हानि या प्रतिबिंब के साथ गुजर सकें।

यह गलत होने का अर्थ है धीमा डेटा, गिरा हुआ सिग्नल और निराश उपयोगकर्ता। बुनियादी हिस्सों को समझना{{1}जैसे कि फ़ाइबर को पकड़ने वाला फ़ेरूल, और इंसर्शन लॉस (जोड़ पर सिग्नल का कमजोर होना) जैसे प्रमुख शब्दों को समझना{{2}तेज़, स्थिर नेटवर्क के लिए सही हिस्से को चुनने की दिशा में पहला कदम है।

मानक क्यों मायने रखते हैं

कनेक्टर्स को एक साथ काम करने की ज़रूरत है, चाहे उन्हें कोई भी बनाए। यहीं पर मानक आते हैं। उत्तरी अमेरिका में, TIA/EIA-604 मानक (जिसे अक्सर FOCIS कहा जाता है) LC और SC जैसे सामान्य प्रकारों के लिए भौतिक विवरण को परिभाषित करता है। विश्व स्तर पर, IEC 61754 श्रृंखला वही कार्य करती है। ये दस्तावेज़ सब कुछ तय करते हैं: सटीक आकार, कनेक्टर पोर्ट में कैसे लॉक होता है, और इसे कैसा प्रदर्शन करना चाहिए। उदाहरण के लिए, वे स्पष्ट पास/असफल सीमाएँ निर्धारित करते हैं। एक सामान्य सिंगल-मोड कनेक्टर का इंसर्शन लॉस 0.2 डीबी से कम होना चाहिए और, यदि यह एपीसी प्रकार है, तो रिटर्न लॉस 50 डीबी से बेहतर होना चाहिए। इस मानकीकरण के कारण आप आम तौर पर एक ब्रांड के पैच कॉर्ड को दूसरे ब्रांड के ट्रांसीवर में प्लग कर सकते हैं और उम्मीद कर सकते हैं कि यह काम करेगा।

कनेक्टर का हृदय: सामी और पोलिश

फ़ेरूल कनेक्टर का परिशुद्धता {{0}इंजीनियर्ड केंद्र है। इसकी सामग्री और फाइबर के सिरे पर लगी पॉलिश ही प्रदर्शन निर्धारित करती है।

सामी सामग्री​

सबसे आम सामग्री सिरेमिक (ज़िरकोनिया) है। यह अविश्वसनीय रूप से कठोर, स्थिर है और पॉलिश करने के लिए एक शानदार सतह प्रदान करता है। बेहद ऊबड़-खाबड़ वातावरणों के लिए {{2}फ़ैक्टरी स्वचालन या सैन्य क्षेत्र में उपयोग के बारे में सोचें{{3}आपको फॉस्फोर कांस्य जैसे धातु के फेरूल मिल सकते हैं, जो अधिक शारीरिक शोषण का कारण बन सकते हैं।

सामी का आकार​

दो मुख्य आकार हैं. क्लासिक 2.5 मिमी व्यास का उपयोग एससी, एसटी और एफसी कनेक्टर में किया जाता है। छोटे 1.25 मिमी आकार का उपयोग एलसी और एमयू कनेक्टर में किया जाता है, जिससे उच्च पोर्ट घनत्व सक्षम होता है।

पोलिश प्रकार​

यह फाइबर के सिरे के आकार और फिनिश को संदर्भित करता है। यह नियंत्रित करता है कि प्रकाश कैसे बाहर निकलता है और, महत्वपूर्ण रूप से, कितना वापस परावर्तित होता है।

पीसी (शारीरिक संपर्क)​

फाइबर टिप में बुनियादी संपर्क के लिए थोड़ा गोलाकार वक्र होता है।

यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट)​

एक अधिक परिष्कृत, विस्तारित पॉलिश जो पीसी की तुलना में बेहतर सतह फिनिश बनाती है। इसका परिणाम पीठ के निचले हिस्से में प्रतिबिंब (आमतौर पर -50 डीबी के आसपास) होता है और यह अधिकांश आधुनिक डेटा और दूरसंचार लिंक के लिए मानक है।

एपीसी (कोणीय शारीरिक संपर्क)​

यहां, अंतिम चेहरे को 8-डिग्री के कोण पर पॉलिश किया गया है। यह डिज़ाइन फ़ाइबर कोर से किसी भी भटके हुए प्रकाश को वापस लाइन के नीचे की बजाय प्रतिबिंबित करता है। APC कनेक्टर सर्वोत्तम रिटर्न लॉस (-65dB से कम या इसके बराबर) प्रदान करते हैं।आपको प्रतिबिंबों के प्रति संवेदनशील किसी भी सिस्टम में एपीसी कनेक्टर्स का उपयोग करना चाहिए, जैसे कि फ़ाइबर {{0} से - द - होम (एफटीटीएच) नेटवर्क जो जीपीओएन का उपयोग करते हैं या टीवी सेवा के लिए आरएफ वीडियो सिग्नल ले जाने वाला कोई फ़ाइबर सिस्टम। यहां पॉलिश को मिलाना एक सामान्य इंस्टॉलेशन त्रुटि है जो बड़े व्यवधान का कारण बनती है।

कनेक्टर प्रकार: सही उपकरण चुनना

प्रत्येक सामान्य कनेक्टर प्रकार को कुछ अनुप्रयोगों को ध्यान में रखकर डिज़ाइन किया गया था। यहां बताया गया है कि वे व्यवहार में कैसे टूटते हैं:

एलसी कनेक्टर

यह क्या है:​ 1.25 मिमी सिरेमिक फेरूल के साथ एक छोटा सा {{0}फॉर्म-फ़ैक्टर कनेक्टर। यह आरजे-45 ईथरनेट प्लग के समान, लेकिन छोटा, एक परिचित पुश - पुल लैच तंत्र का उपयोग करता है।

इसका उपयोग कहां करें:​ यह उच्च-घनत्व अनुप्रयोगों का राजा है। मैं उन्हें वस्तुतः सभी नए डेटा सेंटर कैबिनेट और नेटवर्क स्विच पैनल के लिए निर्दिष्ट करता हूं। आप एक 1यू पैनल में 72 एलसी पोर्ट फिट कर सकते हैं जबकि केवल 36 एससी पोर्ट लगा सकते हैं, जिससे काफी जगह बचती है। वे आधुनिक एसएफपी, एसएफपी+ और क्यूएसएफपी ट्रांससीवर्स पर भी प्रमुख इंटरफ़ेस हैं।

एससी कनेक्टर

यह क्या है:​ 2.5 मिमी सिरेमिक फ़ेरूल और एक साधारण, स्नैप इन लैच डिज़ाइन वाला एक कनेक्टर (डालने के लिए दबाएं, छोड़ने के लिए टैब को खींचें)। यह मजबूत और सीधा है.

इसका उपयोग कहां करें:​यह एक दूरसंचार वर्कहॉर्स है। आप इसे वाहक केंद्रीय कार्यालयों में, कार्यालय भवनों के अंदर फाइबर वितरण पैनलों में और आवासीय एफटीटीएच इंस्टॉलेशन के लिए मानक टर्मिनल कनेक्टर के रूप में हर जगह पाएंगे। इसकी सरलता इसे तकनीशियनों और अंतिम उपयोगकर्ताओं दोनों के लिए विश्वसनीय बनाती है।

एसटी कनेक्टर

यह क्या है:​ 2.5 मिमी फ़ेरूल वाला एक कनेक्टर जो एक बेयॉनेट - स्टाइल लॉक (पुश और ट्विस्ट) का उपयोग करता है। इसमें शारीरिक संपर्क बनाए रखने के लिए एक स्प्रिंग - लोडेड फेरूल है।

इसका उपयोग कहां करें:​ मुख्य रूप से पुराने एंटरप्राइज़ नेटवर्क, सुरक्षा कैमरा सिस्टम और मल्टीमोड फाइबर का उपयोग करने वाले बैकबोन के निर्माण में। ऊबड़-खाबड़ होने के बावजूद, इसका ट्विस्ट ऑन डिज़ाइन एलसी या एससी की तुलना में कनेक्ट/डिस्कनेक्ट करने में धीमा है, और यह कम पोर्ट घनत्व प्रदान करता है। विरासत के बुनियादी ढांचे को बनाए रखते समय मुझे ज्यादातर इसका सामना करना पड़ता है।

एफसी कनेक्टर

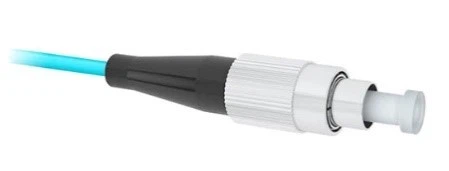

यह क्या है:​ एक कनेक्टर जो कपलिंग नट पर 2.5 मिमी फेरूल (अक्सर उच्च - ग्रेड सिरेमिक) और थ्रेडेड स्क्रू {{2} का उपयोग करता है। यह एक बहुत ही सुरक्षित, कंपन प्रतिरोधी कनेक्शन प्रदान करता है।

इसका उपयोग कहां करें:​ इसकी सर्वोच्च यांत्रिक स्थिरता इसे परीक्षण और माप उपकरण के लिए पसंदीदा विकल्प बनाती है। मैं अपने ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (ओटीडीआर) या प्रकाश स्रोत को जोड़ने के लिए किसी अन्य चीज़ का उपयोग नहीं करूंगा। यह उच्च कंपन वातावरण और कुछ पुराने दूरसंचार ट्रांसमिशन उपकरणों में भी पाया जाता है।

एमटीपी/एमपीओ कनेक्टर

यह क्या है:​ यह एक मल्टी-फाइबर कनेक्टर है। एक आयताकार प्लास्टिक फेरूल आमतौर पर एक पदचिह्न में 12 या 24 फाइबर रखता है। दोनों तरफ गाइड पिन और छेद जुड़े जोड़ों के बीच सटीक संरेखण सुनिश्चित करते हैं।

इसका उपयोग कहां करें:​डेटा केंद्रों में उच्च-स्पीड समानांतर ऑप्टिक्स के लिए आवश्यक। एक एकल एमटीपी केबल एक साथ कई फाइबर को ट्रंक करके 40G, 100G, 400G और उससे आगे का समर्थन कर सकता है। यह नाटकीय रूप से स्पाइन{6}लीफ नेटवर्क आर्किटेक्चर के लिए केबलिंग बल्क और इंस्टॉलेशन समय को कम कर देता है। आज किसी बड़े डेटा सेंटर को तार करने का एकमात्र व्यावहारिक तरीका प्री-टर्मिनेटेड एमटीपी हार्नेस है।

कम सामान्य कनेक्टर प्रकार

अन्य प्रकार विशिष्ट भूमिकाएँ निभाते हैं।म्यू​ एक लघु एससी है, जिसका उपयोग कुछ बहुत ही कड़े जापानी उपकरणों में किया जाता है।E2000​लेजर सुरक्षा के लिए एक सुरक्षात्मक स्प्रिंग {{0} लोडेड शटर शामिल है।एसएमएकठोर औद्योगिक/सैन्य उपयोग के लिए एक अत्यंत मजबूत, सभी प्रकार से {{1}धातु कनेक्टर है। विरासत प्रकार की तरहएस्कॉन​ औरएफडीडीआई​ काफी हद तक अप्रचलित हैं।

कैसे चुनें: एक व्यावहारिक रूपरेखा

विवरण याद रखना भूल जाइए। ये प्रश्न पूछें:

सिग्नल और प्रदर्शन की आवश्यकता क्या है?​

इससे पॉलिश तय होती है. मानक डेटा लिंक के लिए, यूपीसी ठीक है। किसी भी आरएफ ओवरले (जैसे केबल टीवी) या निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) के लिए, आपअवश्यएपीसी का उपयोग करें। गलत पॉलिश प्रदर्शन को खराब कर देगी।

वहां कितना भौतिक स्थान है?​

भीड़ भरे नेटवर्क स्विच या पैच पैनल में, एलसी घनत्व के लिए डिफ़ॉल्ट विकल्प है। वायरिंग क्लॉज़ेट में पैचिंग के लिए, SC पूरी तरह से उपयोगी है। सर्वरों की पंक्तियों को शीर्ष{{3}रैक स्विचों में से जोड़ने के लिए, प्री{4}टर्मिनेटेड एमटीपी हार्नेस स्थान और श्रम बचाने के लिए गेम चेंजर हैं।

ऑपरेटिंग वातावरण क्या है?​

एक साफ़ डेटा सेंटर? मानक कनेक्टर ठीक हैं. धूल और कंपन वाली फ़ैक्टरी का फर्श? शटर (ई2000) या थ्रेडेड कपलिंग (एफसी) के साथ मजबूत संस्करणों पर विचार करें। एक {{3}ऑफ़ फ़ील्ड मरम्मत के लिए, कनेक्टर पर एक पूर्व {{4}पॉलिश, यांत्रिक स्प्लिस{{5}पूरी एपॉक्सी/पोलिश समाप्ति के प्रयास की तुलना में कहीं अधिक व्यावहारिक है।

स्थापना और परीक्षण: गैर--परक्राम्य

खराब हैंडलिंग से एक आदर्श कनेक्टर बर्बाद हो सकता है। उचित प्रक्रिया ही सब कुछ है.

समापन

चाहे एपॉक्सी {{0} और {{1} पॉलिश या त्वरित क्लीव टूल का उपयोग कर रहे हों, फाइबर का अंतिम भाग पूरी तरह से (0.5-डिग्री के कोण के भीतर) और दोषों से मुक्त होना चाहिए। संदूषण शत्रु है.

परीक्षण

इन दो चरणों को न छोड़ें.

प्रविष्टि हानि सत्यापनसंबद्ध कनेक्शन के वास्तविक नुकसान को मापने के लिए एक प्रकाश स्रोत और बिजली मीटर (एलएसपीएम) का उपयोग करें। एकल -मोड लिंक के लिए, 0.3 डीबी से कम कुछ भी आम तौर पर स्वीकार्य है। एक ओटीडीआर प्रति कनेक्शन हानि भी दिखा सकता है और दोषों का पता लगा सकता है।

समाप्त-चेहरे का निरीक्षण:​ यह सबसे महत्वपूर्ण और सबसे छोड़ा गया कदम है.​ फेरूल को देखने के लिए एक समर्पित फाइबर निरीक्षण माइक्रोस्कोप (प्रति आईईसी 61300-3-35) का उपयोग करें। आप खरोंच, गड्ढे, दरारें या आमतौर पर धूल की तलाश कर रहे हैं। कोर पर बैठा धूल का एक भी कण प्रकाश बिखेर सकता है और महत्वपूर्ण नुकसान पहुंचा सकता है। मैंने व्यक्तिगत रूप से एक आंतरायिक लिंक की समस्या का निवारण करने में घंटों बिताए हैं, केवल दायरे के नीचे दिखाई देने वाले एक छोटे से संदूषक को खोजने के लिए। हर बार मेटिंग से पहले हर कनेक्टर को साफ करें।

भविष्य

कनेक्टर विकास वर्तमान समस्या बिंदुओं को हल करने पर केंद्रित है: समउच्च घनत्व800G/1.6T इंटरफेस का समर्थन करने के लिए,आसान स्थापना​ कम कुंडी बल और उपकरण के साथ कम डिज़ाइन, और शुरुआतबुद्धिमत्ता, वास्तविक समय में तापमान, हानि, या कनेक्शन स्थिति की निगरानी के लिए संभावित रूप से सेंसर एम्बेड करने वाले कनेक्टर के साथ। लक्ष्य वही रहता है: कम जगह में, अधिक प्रकाश, अधिक विश्वसनीय ढंग से घूमना।
