परिचय: स्पेक शीट से परे
गति के बारे में अमूर्त वादों को भूल जाइए। लाइव डेटा सेंटर में, केबलिंग सैद्धांतिक बैंडविड्थ के बारे में नहीं है; यह गर्मी, स्थान और मानव हाथों की भौतिक वास्तविकता के बारे में है। सिंगल फ़ाइबर पैच कॉर्ड के पुराने रैक, एक रंगीन लेकिन अराजक जंगल, ने ऐसी बाधाएँ पैदा कीं जिन्हें हम बर्दाश्त नहीं कर सकते थे। मैंने तकनीशियनों को उस भूलभुलैया के माध्यम से एक भी खराबी का पता लगाने में आधा घंटा लगाते देखा है जबकि सिस्टम अलार्म बजता रहता है। एमटीपी/एमपीओ सिस्टम और मॉड्यूलर पैनल का उपयोग करके संरचित, उच्च घनत्व केबलिंग में बदलाव सिर्फ एक अपग्रेड नहीं था; यह कारीगर शिल्प से दोहराने योग्य, विश्वसनीय इंजीनियरिंग की ओर एक कदम था। यह वह आधार है जो 40G, 100G और उससे आगे की यात्रा को न केवल संभव बनाता है, बल्कि प्रबंधनीय भी बनाता है।
एमटीपी/एमपीओ: सिर्फ एक संयोजक नहीं, एक दर्शन
एमटीपी/एमपीओ कनेक्टर को "सघन" कनेक्टर कहने से इसकी बिक्री कम हो जाती है। यह एक प्लग में एक सिस्टम है. मानक एससी से अधिक बड़े नहीं होने वाले आवास में 12, 16, या 24 फाइबर रखना, यह एक मौलिक डिजाइन बदलाव का प्रतिनिधित्व करता है। अंतर मायने रखता है: एमपीओ सामान्य मानक (मल्टी-फाइबर पुश-ऑन) है, जबकि एमटीपी यूएस कॉनक का एक विशिष्ट, बेहतर कार्यान्वयन है, जो अपनी सटीकता और स्थायित्व के लिए जाना जाता है{{8}एक ऐसा विवरण जो हजारों संभोग चक्रों के दौरान महत्वपूर्ण हो जाता है।
विश्व का वास्तविक लाभ केवल घनत्व नहीं है; यह पूर्वानुमेयता है. 100जी-एसआर4 परिनियोजन में, जिसके लिए 8 फाइबर की आवश्यकता होती है, अब आप चार अलग-अलग एलसी डुप्लेक्स जोड़े को संभालना, लेबल करना और रूट करना नहीं कर रहे हैं। आप एक वस्तु को संभाल रहे हैं. सुबह 3 बजे की तैनाती पर, कैफीन कम होने के साथ, त्रुटि की संभावना में कमी स्पष्ट है। इन कनेक्टरों का उपयोग करने वाली फ़ैक्टरी टर्मिनेटेड ट्रंक केबल परीक्षणित, पॉलिश किए गए सिरों के साथ आती हैं। मुझे एक परियोजना याद आती है जहां हमने बारह 12-फाइबर एमटीपी ट्रंक का उपयोग करके फर्शों के बीच 144 फाइबर चलाए थे। दो इंजीनियरों के लिए एक सप्ताह की समाप्ति का कार्य एक दोपहर में पूरा हो गया। बचाया गया समय केवल श्रम के बारे में नहीं था; यह राजस्व उत्पन्न करने वाले उपकरणों को तेजी से ऑनलाइन प्राप्त करने के बारे में था।

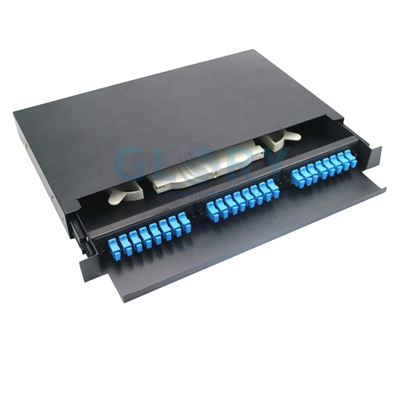

पैच पैनल: जहां सिस्टम अपनी कमाई अर्जित करता है
पैच पैनल को अक्सर धातु के एक निष्क्रिय टुकड़े के रूप में देखा जाता है। व्यवहार में, यह आपकी भौतिक परत का केंद्रीय तंत्रिका तंत्र है। एक मानक एलसी पैनल और एक उच्च घनत्व वाले मॉड्यूलर पैनल के बीच का अंतर एक स्थिर बुकशेल्फ़ और एक स्लाइडिंग सीढ़ी वाली लाइब्रेरी के बीच का अंतर है। बाद वाले को सक्रिय, निरंतर उपयोग के लिए डिज़ाइन किया गया है।
महत्वपूर्ण घटक कैसेट या मॉड्यूल है। यह उच्च-घनत्व रीढ़ और उपकरण जगत के बीच का अनुवादक है। उदाहरण के लिए, एक एकल कैसेट पीछे से एक 12{7}}फाइबर एमटीपी लेता है और सामने 6 डुप्लेक्स एलसी पोर्ट प्रस्तुत करता है। यहां चुनाव रणनीतिक है. एक निश्चित कनेक्टर पैनल आपको अंदर बंद कर देता है। पांडुइट या कॉर्निंग जैसे विक्रेता का एक मॉड्यूलर सिस्टम आपको अनुकूलन करने की अनुमति देता है। लीगेसी स्टोरेज ऐरे के लिए एलसी से एससी में बदलने की आवश्यकता है? कैसेट बदलें. भविष्य में 400जी के लिए 24{15}}फाइबर बैकबोन में अपग्रेड करने की आवश्यकता है? फ्रेम बना हुआ है; आप आंतरिक बदलाव करते हैं। मैंने चरणबद्ध उन्नयन के दौरान इस दृष्टिकोण की लागत-बचत को प्रत्यक्ष रूप से देखा है, जहां मौजूदा पैनल फ्रेम प्रौद्योगिकी ताज़ा होने की तीन पीढ़ियों तक जीवित रहे।
पोलारिटी: द साइलेंट इंस्टालर ट्रैप
ध्रुवीयता एमपीओ परिनियोजन का सबसे आम तौर पर गलत समझा जाने वाला और ख़राब पहलू है। अवधारणा सरल है: प्रकाश को एक छोर पर टीएक्स पोर्ट से दूसरे छोर पर आरएक्स पोर्ट तक संचारित होना चाहिए। एक कनेक्टर में 12 समान फाइबर के साथ, इसे प्राप्त करने के लिए एक जानबूझकर क्रॉसओवर योजना की आवश्यकता होती है, जिसे TIA-568 द्वारा विधि ए, बी और सी के रूप में परिभाषित किया गया है।
सिद्धांत साफ़ है; अभ्यास वह है जहाँ असफलताएँ होती हैं। जाल असंगति है. आप मेथड बी ट्रंक केबल खरीद सकते हैं, लेकिन गलती से टाइप ए कैसेट इंस्टॉल कर सकते हैं। लिंक निष्क्रिय हो जाएगा और दोष आंखों से अदृश्य हो जाएगा। मैंने एक बार एक नए 40G लिंक के समस्या निवारण में एक निराशाजनक दिन बिताया था, लेकिन पाया कि कैसेट में ध्रुवीयता फ़्लिप हो गई थी क्योंकि इंस्टॉलर ने आवास पर अंकित प्रकार को सत्यापित नहीं किया था।
क्षेत्र से, विधि बी अपनी सादगी के लिए वास्तविक मानक के रूप में उभरा है: ट्रंक केबल के अंदर "फ्लिप" एक बार किया जाता है। पैच कॉर्ड हमेशा सीधे होते हैं। यह स्थिरता संज्ञानात्मक भार को कम करती है। नियम पूर्ण है: कुछ भी प्लग इन करने से पहले, ट्रंक केबल लेबल, कैसेट और अपने डिज़ाइन दस्तावेज़ पर विधि को सत्यापित करें। आपका प्रकाश मीटर आपको धन्यवाद देगा.
एकीकरण: रैक से एक दृश्य
आइए एक वास्तविक परिनियोजन अनुक्रम से गुजरें, जिस तरह से यह वास्तव में होता है। आप रैक स्विचों के शीर्ष की एक नई पंक्ति को 30 मीटर दूर एक कोर एग्रीगेशन पैनल से जोड़ रहे हैं।
सबसे पहले, आप दोनों स्थानों पर उच्च घनत्व वाले पैच पैनल फ़्रेम स्थापित करें। फिर आप प्री-{2}टर्मिनेटेड एमटीपी ट्रंक केबल्स को खींचते हैं{{3}ये सुरक्षात्मक खींचने वाली आंखों वाली मोटी, मजबूत केबल होती हैं। आप उन्हें पैनल ए के पिछले हिस्से को पैनल बी के पीछे से जोड़ते हुए, ओवरहेड ट्रे के माध्यम से या फर्श नाली के नीचे से गुजारें। यह आपकी स्थायी, संरक्षित रीढ़ है। साइट पर कोई फ़्यूज़न स्पाइसर्स नहीं।
इसके बाद, आप पैनलों को अपनी चुनी हुई ध्रुवता से मेल खाने वाले कैसेट से भर देते हैं। जैसे ही एमटीपी कनेक्टर पीछे की तरफ कैसेट से जुड़ता है, आपको एक ठोस क्लिक सुनाई देता है। मोर्चे पर, अब आपके पास एलसी पोर्ट की एक साफ, लेबल वाली सरणी है। अंत में, आप इन फ्रंट पोर्ट को विशिष्ट स्विच या सर्वर पोर्ट से कनेक्ट करने के लिए छोटे, रंग कोडित एलसी डुप्लेक्स पैच कॉर्ड का उपयोग करते हैं। पूरा लिंक अब लाइव है.
परिचालन लाभ गहरा है. समस्या निवारण पृथक है: यदि कोई लिंक विफल हो जाता है, तो आप पहले छोटे, सुलभ फ्रंटएंड पैच कॉर्ड को बदल देते हैं। स्केलिंग तर्कसंगत है: एक नया स्विच जोड़ने का अर्थ है मौजूदा कैसेट पर अधिक पोर्ट का उपयोग करना, या एक नए में स्लाइड करना। केबल प्रबंधन अंतर्निहित है, कोई बाद का विचार नहीं। एयरफ्लो, जिसे अक्सर केबल बिछाने में बाद में सोचा जाता है, में नाटकीय रूप से सुधार होता है क्योंकि मोटे, स्थायी ट्रंक पीछे की ओर बड़े करीने से लगाए जाते हैं, और सामने केवल आवश्यक छोटे जंपर्स का उपयोग किया जाता है।
कार्यान्वयन: क्षेत्र से सबक
कागज पर योजना बनाना एक बात है; भीड़-भाड़ वाले, शोर-शराबे वाले डेटा सेंटर में स्थापित करना दूसरी बात है। यहां बताया गया है कि कितने वर्षों की तैनाती गैर-परक्राम्य के रूप में जम गई है:
स्लैक के साथ डिजाइन, न कि सिर्फ स्पेस के साथ
पैनलों में 70% भराव छोड़ें, लेकिन ट्रंक केबलों के लिए स्पष्ट स्लैक लूप भी डिज़ाइन करें। एक सर्विस लूप, जो ऊर्ध्वाधर प्रबंधक के भीतर बड़े करीने से कुंडलित और सुरक्षित है, भविष्य में रैक चाल या आकस्मिक टग्स के खिलाफ बीमा है।
धर्म के रूप में ध्रुवीयता
रन बुक में अपनी चुनी हुई विधि (फिर से, बी अनुशंसित है) का दस्तावेजीकरण करें। फिर, एक स्थायी मार्कर का उपयोग करके प्रत्येक ट्रंक केबल सिरे और कैसेट ट्रे को "विधि बी" के साथ भौतिक रूप से लेबल करें। दृश्य अतिरेक त्रुटियों को रोकता है.
बेंड रेडियस एक कानून है, दिशानिर्देश नहीं
तीक्ष्ण मोड़ के कारण "मैक्रो-बेंडिंग" हानि होती है। मैंने उन लिंकों का परीक्षण किया है जो पास हो गए लेकिन किनारे पर थे क्योंकि एक ट्रंक एक कोने के चारों ओर बहुत कसकर दबाया गया था। हर जगह सहज -त्रिज्या प्रबंधकों का उपयोग करें।
अगले व्यक्ति के लिए लेबल, आपके लिए नहीं
टीआईए-606-सी का पालन करें। किसी संकट के दौरान आपके लेबल रात 2 बजे किसी के लिए स्पष्ट होने चाहिए। स्रोत रैक, गंतव्य रैक और सर्किट आईडी शामिल करें। एक साधारण मुद्रित लेबल हस्तलिखित टेप से बेहतर है।
कनेक्शन होने तक डस्ट कैप लगे रहते हैं
अप्रयुक्त एमटीपी फेरूल का आंतरिक भाग धूल और लिंट के लिए एक चुंबक है। मैं अपने टूल किट में संपीड़ित हवा की एक बोतल और सफाई की छड़ियों का एक डिब्बा रखता हूं। मेटिंग से पहले प्रत्येक कनेक्टर का पॉकेट स्कोप से निरीक्षण किया जाता है, कोई अपवाद नहीं।
हर चीज़ का परीक्षण करें, कुछ भी न मानें
इंस्टालेशन के बाद ऑप्टिकल लॉस टेस्ट सेट (ओएलटीएस) के साथ बेसलाइन परीक्षण अनिवार्य है। लेकिन किसी भी पुनर्विन्यास के बाद भी परीक्षण करें। सबसे आम पोस्ट परिवर्तन समस्या टूटना नहीं है, बल्कि हैंडलिंग से गंदा कनेक्टर है। हानि मूल्यों का दस्तावेजीकरण करें; वे भविष्य के निदान के लिए आपकी आधार रेखा हैं।
केबल बिछाने का यह दृष्टिकोण इसे एक आवश्यक लागत से एक रणनीतिक संपत्ति में बदल देता है। यह एक ऐसी प्रणाली है जो भौतिकी की बाधाओं, मानव संचालकों की त्रुटि और परिवर्तन की अनिवार्यता को स्वीकार करती है। आज लक्ष्य केवल बिंदु A को बिंदु B से जोड़ना नहीं है, बल्कि एक भौतिक परत का निर्माण करना है जो रैक दरवाजा खोलने वाले अगले इंजीनियर के लिए स्पष्ट, अनुकूलनीय और विश्वसनीय बनी रहे।
