फाइबर कप्लर्स: ऑप्टिकल सिग्नल प्रबंधन के लिए सरल गाइड

परिचय: प्रकाश को निर्देशित करने का मुख्य घटक

इंटरनेट, मेडिकल स्कैन या फ़ैक्टरी सेंसर के बारे में सोचें। कई उन्नत तकनीकों के पीछे, आपको पतले कांच के रेशों में प्रकाश संकेत घूमते हुए मिलेंगे। लेकिन आप यह कैसे नियंत्रित करते हैं कि वह प्रकाश कहाँ जाता है? आप इसे कैसे विभाजित करते हैं, इसे जोड़ते हैं, या इसे क्रमबद्ध करते हैं? आवश्यक उत्तर फाइबर कपलर है।

फ़ाइबर कपलर फ़ाइबर ऑप्टिक सिस्टम का एक बुनियादी, अपरिहार्य हिस्सा है। यह प्रकाश के लिए निष्क्रिय जंक्शन बॉक्स या यातायात निदेशक के रूप में कार्य करता है। एक साधारण कनेक्टर के विपरीत जो केवल दो फाइबर को जोड़ता है, एक कपलर तीन या अधिक फाइबर को जोड़ता है। इसका मुख्य काम उनके बीच प्रकाश के प्रवाह को प्रबंधित करना है। यह एक प्रकाश संकेत को कई पथों में विभाजित कर सकता है, कई संकेतों को एक में जोड़ सकता है, या प्रकाश के विभिन्न रंगों को अलग कर सकता है। आपको ऐसा कोई जटिल नेटवर्क या सटीक उपकरण नहीं मिलेगा जो उनके बिना काम करता हो। यह मार्गदर्शिका बताती है कि वे क्या हैं, वे कैसे काम करते हैं और सही को कैसे चुनें

वास्तव में क्या है?फाइबर कपलर?

फाइबर ऑप्टिक कपलर एक उपकरण है जो बंदरगाहों पर कई ऑप्टिकल फाइबर को जोड़ता है। यह आपको इन बंदरगाहों के बीच ऑप्टिकल पावर (प्रकाश संकेतों) को नियंत्रित और स्थानांतरित करने की अनुमति देता है। यहाँ बताया गया है कि वे आम तौर पर क्या करते हैं:

स्प्लिट लाइट:​ एक इनपुट सिग्नल लें और उसकी शक्ति को दो या अधिक आउटपुट फाइबर में विभाजित करें। एक सामान्य उदाहरण 90/10 स्प्लिटर है, जो अधिकांश प्रकाश को आगे भेजता है और निगरानी के लिए एक छोटे हिस्से को टैप करता है।

प्रकाश का संयोजन:​दो या दो से अधिक इनपुट फाइबर से सिग्नल को एक आउटपुट फाइबर में मर्ज करें।

तरंग दैर्ध्य प्रबंधित करें:​ प्रकाश के विभिन्न रंगों (तरंगदैर्घ्य) को अलग करना या संयोजित करना। यह वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डब्ल्यूडीएम) के लिए प्रमुख तकनीक है, जो एक फाइबर पर भारी मात्रा में डेटा भेजती है।

ध्रुवीकरण पर नियंत्रण:​ विशेष प्रणालियों में प्रकाश तरंग के उन्मुखीकरण को प्रबंधित करें जिनके लिए इसकी आवश्यकता होती है।

वे वास्तव में कैसे काम करते हैं? दो मुख्य विधियाँ.

फ़ाइबर कप्लर्स फ़्यूज़्ड ग्लास के अंदर प्रकाश कैसे व्यवहार करता है इसके सिद्धांतों पर काम करते हैं। दो प्राथमिक विनिर्माण विधियाँ मौजूद हैं:

फ़्यूज्ड बाइकोनिकल टेपर (FBT):​ यह क्लासिक, व्यवहारिक दृष्टिकोण है। दो या दो से अधिक रेशों को गर्म किया जाता है, खींचा जाता है और एक छोटे खंड में एक साथ घुमाया जाता है। इस जुड़े हुए और पतले क्षेत्र में, एक फाइबर के कोर से प्रकाश "रिसाव" कर सकता है और पड़ोसी फाइबर के कोर के साथ बातचीत कर सकता है। यह अंतःक्रिया प्रकाश को एक तंतु से दूसरे तंतु में स्थानांतरित होने या "युगल" करने की अनुमति देती है। स्थानांतरण की मात्रा जुड़े हुए खंड की लंबाई, फाइबर कितने करीब हैं और प्रकाश के रंग पर निर्भर करती है। यह सरल डिज़ाइनों के लिए विश्वसनीय और लागत प्रभावी है।

प्लानर लाइटवेव सर्किट (पीएलसी):​ यह एक अधिक आधुनिक, उच्च-परिशुद्धता विधि है। इसे एक चिप पर एक छोटे ग्लास सर्किट को प्रिंट करने के समान समझें। कंप्यूटर चिप्स बनाने जैसी तकनीक का उपयोग करके, सूक्ष्म पथों (वेवगाइड्स) को सिलिका परत में उकेरा जाता है। प्रकाश इस चिप के भीतर पूरी तरह से बने जंक्शनों पर यात्रा करता है और विभाजित होता है। पीएलसी तकनीक कई आउटपुट (जैसे 1x32) के साथ कप्लर्स बनाने के लिए शानदार है जो असाधारण एकरूपता के साथ प्रकाश को विभाजित करती है। यह जटिल, बहु{{9}पोर्ट अनुप्रयोगों के लिए पसंदीदा विकल्प है।

फाइबर कप्लर्स के प्रकार: सही उपकरण चुनना

कोई एक सार्वभौमिक युग्मक नहीं है. आप अपनी आवश्यकताओं के आधार पर चुनें:

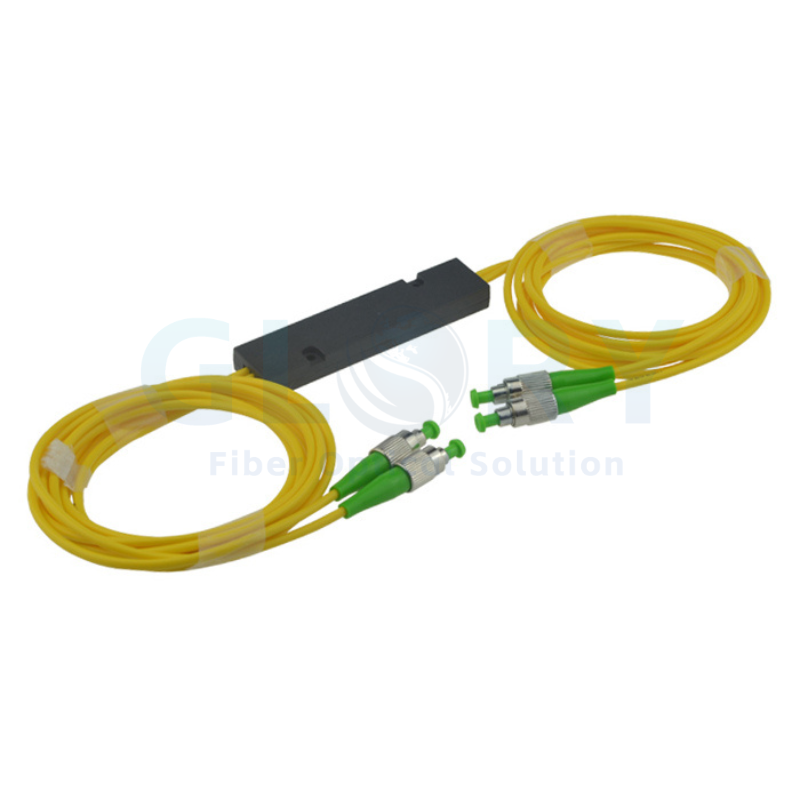

पोर्ट गणना द्वारा:​ 1x2 (एक इनपुट, दो आउटपुट), 2x2 (दो इनपुट, दो आउटपुट - बहुत सामान्य), 1xN (एक इनपुट, कई आउटपुट), NxN (एकाधिक इनपुट और आउटपुट)।

कार्य द्वारा:

मानक स्प्लिटर्स/संयोजक:​ बुनियादी शक्ति विभाजन या संयोजन के लिए।

डब्लूडीएम कप्लर्स:​ (सीडब्ल्यूडीएम, डीडब्ल्यूडीएम) रंग के आधार पर प्रकाश को क्रमबद्ध करने के लिए।

ध्रुवीकरण अनुरक्षण (पीएम) कप्लर्स:​ उन प्रणालियों के लिए जिन्हें स्थिर रहने के लिए प्रकाश की ध्रुवीकरण स्थिति की आवश्यकता होती है।

फाइबर प्रकार के अनुसार:

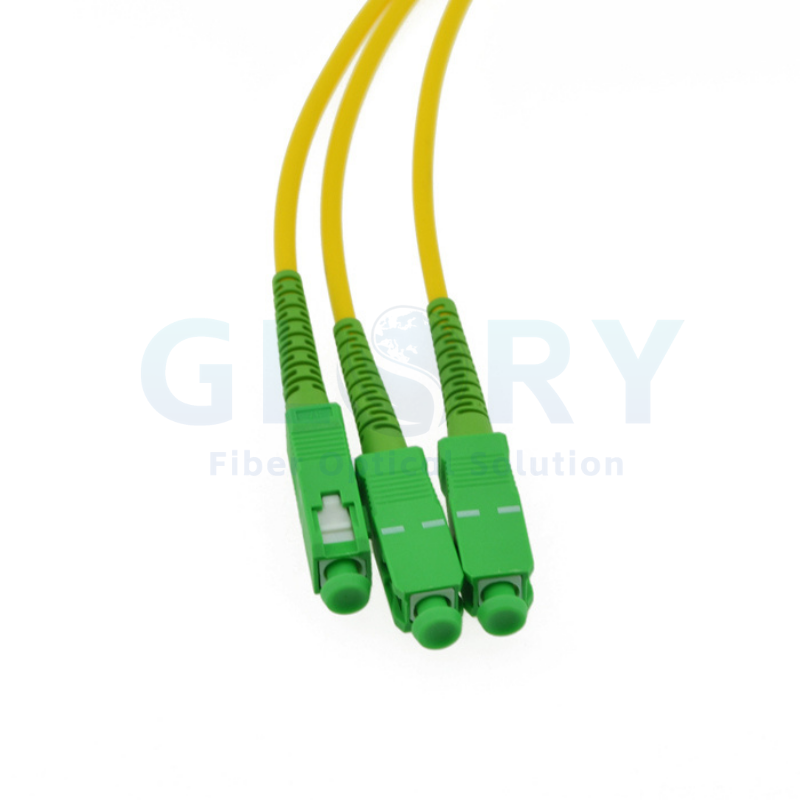

एकल-मोड (एसएम):​ लंबी दूरी की दूरसंचार और डेटा के लिए उपयोग किया जाता है। यह सबसे सामान्य प्रकार है.

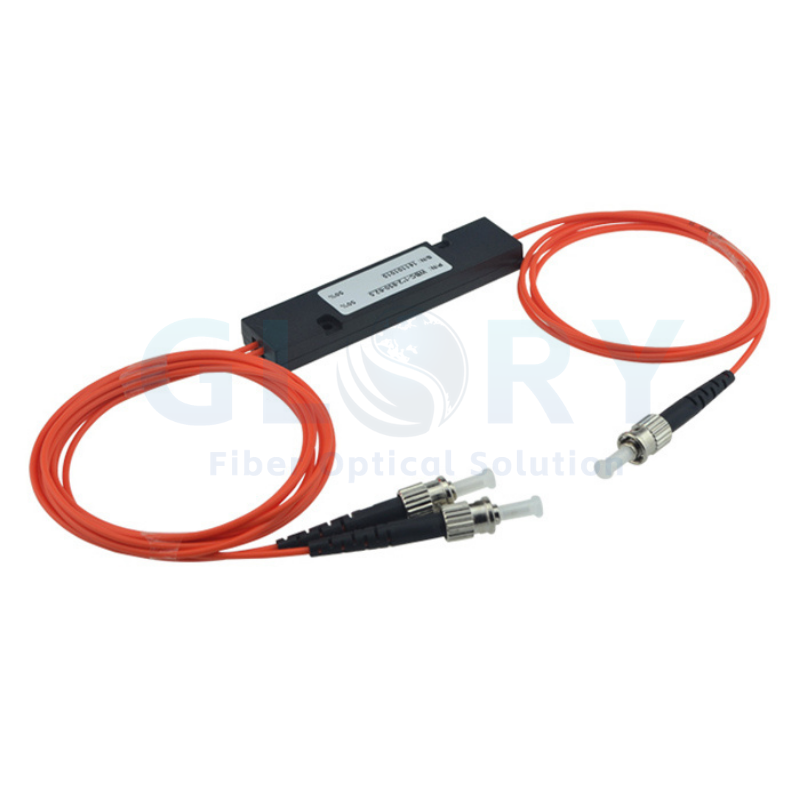

मल्टीमोड (एमएम):​ छोटे लिंक के लिए उपयोग किया जाता है, जैसे इमारतों या डेटा केंद्रों में।

जानने योग्य मुख्य संख्याएँ: विशिष्टताओं को समझना

बुद्धिमानी से चयन करने के लिए, आपको इन विशिष्टताओं को समझने की आवश्यकता है:

विभाजन अनुपात:​ प्रत्येक आउटपुट पर भेजे गए प्रकाश का प्रतिशत (जैसे, 50/50, 95/5)।

निवेशन हानि (आईएल):​ युग्मक के माध्यम से एक विशिष्ट पथ के लिए कुल सिग्नल हानि। निचला बेहतर है (उदाहरण के लिए, 3.5 डीबी)।

अतिरिक्त हानि (ईएल):​ अतिरिक्त प्रकाश इच्छित विभाजन से परे, कपलर के अंदर ही खो गया। कम बेहतर है।

प्रत्यक्षता/अलगाव:​ How well the coupler prevents light from going backward to the input. Higher numbers (like >55 डीबी) का मतलब बेहतर प्रदर्शन है।

तरंग दैर्ध्य रेंज:​कपलर को प्रकाश के विशिष्ट रंगों के साथ काम करने के लिए डिज़ाइन किया गया है।

एकरूपता (पीएलसी के लिए):​पोर्टों के बीच आउटपुट पावर को समान रूप से कैसे विभाजित किया गया है। उत्कृष्ट एकरूपता पीएलसी का एक प्रमुख लाभ है।

एफबीटी बनाम पीएलसी: एक स्पष्ट तुलना

उनका चयन और उपयोग कैसे करें: सरल युक्तियाँ

यदि आप इन बिंदुओं का पालन करते हैं तो इसे सही करना आसान है:

अपने विभाजन को जानें:​ निश्चित करें कि आपको प्रत्येक आउटपुट पथ पर कितनी रोशनी की आवश्यकता है।

फाइबर का मिलान करें:​ कप्लर में कभी भी सिंगल -मोड और मल्टीमोड फाइबर को न मिलाएं। नुकसान बहुत बड़ा होगा. टेलीकॉम/डेटा के लिए एसएम चुनें, छोटे लिंक के लिए एमएम चुनें।

पर्यावरण का ध्यान रखें:​ तापमान, आर्द्रता और शारीरिक सुरक्षा पर विचार करें। एक उपयुक्त पैकेज (नंगे फ़ाइबर, मॉड्यूल, रैक-माउंट) चुनें।

ध्यान से संभालें:​तीखे मोड़ों से बचें औरकनेक्टर्स को हमेशा साफ रखें. गंदे कनेक्शन विफलता का प्रमुख कारण हैं।

ध्रुवीकृत प्रकाश के लिए PM का उपयोग करें:यदि आपका सिस्टम ध्रुवीकृत प्रकाश का उपयोग करता है, तो आपको निश्चित रूप से ध्रुवीकरण रखरखाव (पीएम) कपलर का उपयोग करना चाहिए।

जहां फाइबर कप्लर्स से फर्क पड़ता है

ये घटक अनगिनत प्रणालियों के गुमनाम नायक हैं:

दूरसंचार एवं इंटरनेट:​फाइबर को -से{{1}घर तक (FTTH/PON) पहुंचाना, डेटा चैनल (WDM) को संयोजित करना, और निगरानी के लिए लाइनों को टैप करना।

परीक्षण एवं माप:​संदर्भ पथ बनाने और परीक्षण सिग्नल साझा करने के लिए ओटीडीआर जैसे उपकरणों में उपयोग किया जाता है।

सेंसिंग सिस्टम:जाइरोस्कोप, स्ट्रेन/तापमान सेंसर (एफबीजी) और वितरित सेंसर नेटवर्क के लिए इंटरफेरोमीटर का मूल बनाना।

चिकित्सा प्रौद्योगिकी:​ एंडोस्कोप में इमेजिंग सक्षम करना और डायग्नोस्टिक टूल में प्रकाश प्रदान करना।

औद्योगिक लेजर:​ अधिक शक्ति के लिए बीमों का संयोजन और निगरानी के लिए सुरक्षित रूप से शक्ति का नमूना लेना।

अनुसंधान प्रयोगशालाएँ:प्रयोगात्मक ऑप्टिकल सेटअप और क्वांटम ऑप्टिक्स सिस्टम का निर्माण।

संक्षेप में, यदि आपके काम में मार्गदर्शक प्रकाश शामिल है, तो आपको संभवतः फाइबर कपलर की आवश्यकता होगी। इन बुनियादी बातों को समझने से आपको अपने सिस्टम को चमकदार बनाने के लिए सही घटक का चयन करने में मदद मिलती है।
