परिचय
जब उच्च घनत्व वाले डेटा सेंटर के निर्माण की बात आती है, तो केबलिंग इसका तंत्रिका तंत्र है। एमटीपी और एमपीओ जैसे फाइबर ऑप्टिक कनेक्टर के साथ इसे सही करना केवल एक तकनीकी विवरण नहीं है, बल्कि यह आपके डेटा को तेजी से और विश्वसनीय रूप से प्रवाहित रखता है।
मैंने देखा है कि तैनाती और रखरखाव में बुनियादी बातों की अनदेखी के कारण कई परियोजनाओं में रुकावटें आईं। यह मार्गदर्शिका आवश्यक सर्वोत्तम प्रक्रियाओं के बारे में बताती हैएमटीपी/एमपीओ सिस्टम, आम नुकसान से बचने में आपकी सहायता के लिए आधिकारिक दिशानिर्देशों को वास्तविक दुनिया के पाठों के साथ मिश्रित करना।
सही स्थापना प्रक्रियाओं का पालन करें
एक विश्वसनीय लिंक की यात्रा उसी क्षण शुरू हो जाती है जब आप कनेक्टर को अनपैक करते हैं। सबसे महत्वपूर्ण कदम है स्वच्छता। फेरूल सिरे पर धूल या तेल जैसे प्रदूषक तत्व सिग्नल हानि का एक प्रमुख कारण हैं।
मैं हमेशा हर एक कनेक्शन के लिए अनुमोदित, लिंट{0}नि:शुल्क सफाई उपकरण{{1}जैसे क्लिक{2}}स्टाइल क्लीनर या रील{3}आधारित टेप{{4}का उपयोग करने पर जोर देता हूं, जिस अभ्यास पर यूएस कॉनेक जैसे निर्माताओं ने अपनी खरीद गाइडों में दृढ़ता से जोर दिया है। यह कभी न मानें कि कनेक्टर फ़ैक्टरी से साफ़ है।

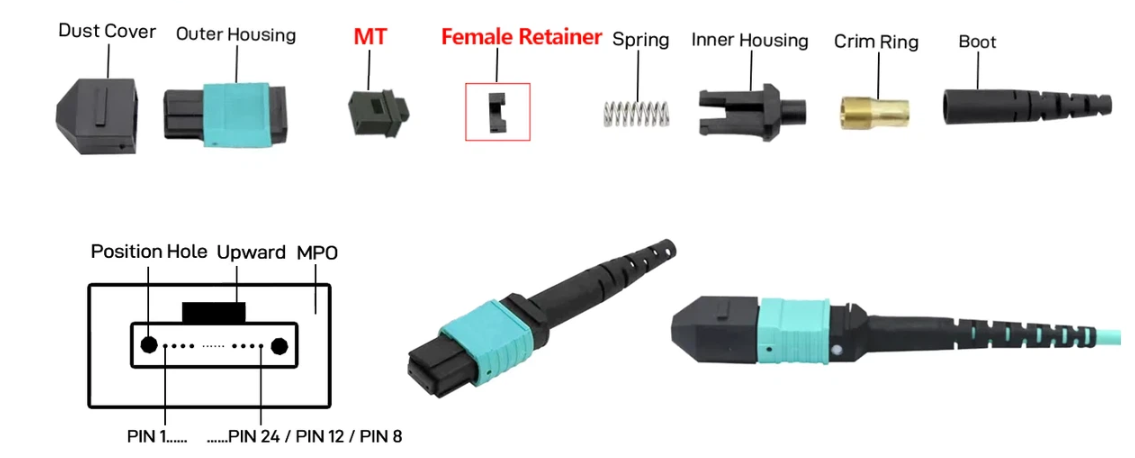

हैंडलिंग अगला है. हमेशा मजबूत कनेक्टर बॉडी को पकड़ें, कभी भी केबल को न खींचें। मेटिंग करते समय, कनेक्टर्स को सावधानी से संरेखित करें और मजबूती से, समान दबाव के साथ सीधे अंदर धकेलें जब तक कि आप एक स्पष्ट क्लिक न सुन लें और महसूस न कर लें। इसे ज़बरदस्ती करने या मोड़ने से अंदर के सटीक संरेखण पिन क्षतिग्रस्त हो सकते हैं। एक सामान्य गलती जो मैंने देखी है वह यह है कि तकनीशियन इस कदम में जल्दबाजी करते हैं, जिससे गाइड पिन मुड़ जाते हैं जो पूरे कनेक्टर को बर्बाद कर देते हैं। डिस्कनेक्ट करने के तुरंत बाद, अंतिम चेहरे को डस्ट कैप से सुरक्षित रखें। यह एक साधारण आदत है जो बाद में अनगिनत समस्याओं से बचाती है।
पोलारिटी को सही ढंग से सेट करें
ध्रुवीयता संबंधी ग़लतियाँ किसी नेटवर्क को घुटनों पर ला सकती हैं, और वे निराशाजनक रूप से सामान्य हैं। लक्ष्य ट्रांसमीटर से रिसीवर तक निरंतर प्रकाश पथ सुनिश्चित करना है। तीन मुख्य विधियाँ -ए, बी, और सी-यह परिभाषित करती हैं कि किसी लिंक पर फाइबर को कैसे मैप किया जाता है। उदाहरण के लिए, विधि बी, जिसे अक्सर सीधे कनेक्शन के लिए उपयोग किया जाता है, के लिए एक विशिष्ट प्रकार के पैच कॉर्ड की आवश्यकता होती है, जहां फाइबर की स्थिति एक छोर पर फ़्लिप की जाती है।
एमटीपी कनेक्टर, उनके रंग कोडित कुंजियों और स्पष्ट रूप से चिह्नित "ए" और "बी" स्थिति के साथ, यहां एक बड़ी मदद हैं। कोई भी संबंध बनाने से पहले, मैं हमेशा पूरे चैनल के लिए ध्रुवीयता आरेख की रूपरेखा तैयार करता हूं या उसकी समीक्षा करता हूं। जैसा कि एफएस कम्युनिटी ब्लॉग बताता है, अपनी चुनी हुई विधि के लिए गलत पैच कॉर्ड प्रकार का उपयोग करना एक गैर-कार्यशील लिंक बनाने का एक गारंटीकृत तरीका है। योजना चरण के दौरान इसे दोबारा जांचने से बाद में समस्या निवारण के घंटों की बचत होती है।
प्रत्येक लिंक का गहनता से परीक्षण करें
कभी भी यह न मानें कि कोई लिंक केवल इसलिए अच्छा है क्योंकि वह भौतिक रूप से जुड़ा हुआ है। व्यापक परीक्षण गैर-परक्राम्य है। स्वर्ण मानक प्रकाश स्रोतों और बिजली मीटरों के साथ-साथ एक ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (ओटीडीआर) का उपयोग कर रहा है। यह सिर्फ एक परीक्षा उत्तीर्ण करने के बारे में नहीं है; यह केबलिंग के जीवन के लिए एक प्रदर्शन आधार रेखा बनाने के बारे में है।
आपको दो प्रमुख मापदंडों को मापने की आवश्यकता है: इंसर्शन लॉस (आईएल), जो लिंक पर खोई गई सिग्नल शक्ति है, और रिटर्न लॉस (आरएल), जो अवांछित प्रतिबिंबों को मापता है। TIA-568 जैसे उद्योग मानक सीमाएँ निर्धारित करते हैं। एक सामान्य एमटीपी/एमपीओ लिंक के लिए, अधिकतम प्रविष्टि हानि आमतौर पर 0.5 डीबी होती है। मैं हमेशा प्रत्येक लिंक के लिए इंस्टॉलर से एक परीक्षण रिपोर्ट की मांग करता हूं। यह दस्तावेज़ आपके प्रदर्शन का प्रमाण है और भविष्य के निदान के लिए अमूल्य है। इसके अलावा, इंस्टॉलेशन के बाद माइक्रोस्कोप के साथ फेरूल एंड-फेस का निरीक्षण करना एक सर्वोत्तम अभ्यास है जो नग्न आंखों के लिए अदृश्य इंस्टॉलेशन क्षति को प्रकट कर सकता है।
केबलों को ठीक से व्यवस्थित करें

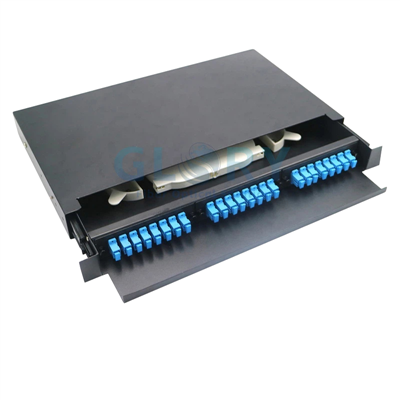

उच्च घनत्व वाले रैक में, खराब केबल प्रबंधन न केवल अव्यवस्थित दिखता है, बल्कि प्रदर्शन और विश्वसनीयता संबंधी समस्याओं का कारण बनता है। तंग मोड़ों से तनाव क्षीणन को बढ़ा सकता है, और कुचले हुए केबल स्थायी क्षति का कारण बन सकते हैं। मैं स्लाइडिंग ट्रे के साथ उच्च घनत्व पैच पैनल का उपयोग करने की सलाह देता हूं, जो केबल तक पहुंच और ट्रेसिंग को बहुत आसान बनाता है।
मोड़ त्रिज्या नियम महत्वपूर्ण है: केबल के बाहरी व्यास का कम से कम 10 गुना न्यूनतम मोड़ त्रिज्या बनाए रखें। विशेष रूप से प्रवेश और निकास बिंदुओं पर बेंड रेडियस रक्षकों का उपयोग करें। अच्छा संगठन उचित वायु प्रवाह को भी बनाए रखता है, उपकरण को ज़्यादा गरम होने से बचाता है। अंत में, प्रत्येक केबल और पोर्ट को स्पष्ट रूप से लेबल करें। लेबलिंग में बिताए गए कुछ मिनटों से सुबह 2 बजे के उन्मत्त समस्या निवारण सत्र के दौरान घंटों की बचत होती है। TechLogix NetVision के संसाधन अक्सर केबल प्रबंधन को परिचालन दक्षता के लिए एक मूलभूत तत्व के रूप में उजागर करते हैं।
सामान्य समस्याओं को शीघ्रता से ठीक करें
सही स्थापना के साथ भी, समस्याएँ उत्पन्न होती हैं। सबसे आम लक्षण अपेक्षित सिग्नल हानि से अधिक {{1}है। मेरा समस्या निवारण मंत्र है: "पहले साफ़ करें, बाद में प्रश्न पूछें।" दोनों सिरों पर कनेक्टर्स को फिर से साफ करें-ज्यादातर समस्याएं वहीं हैं।
यदि हानि बनी रहती है, तो भौतिक क्षति की जाँच करें: फेरूल पर खरोंच, या अधिक सामान्यतः, मुड़े हुए या टूटे हुए गाइड पिन। सत्यापित करें कि ध्रुवता आपके सिस्टम के लिए सही है। सुनिश्चित करें कि कनेक्टर एडॉप्टर में पूरी तरह से लगा हुआ है। एमटीपी शैली कनेक्टर्स का एक लाभ यह है कि वे अक्सर फ़ील्ड पुनः समाप्ति के लिए डिज़ाइन किए जाते हैं। यदि कोई फाइबर क्षतिग्रस्त हो गया है, तो आप कभी-कभी पूरे ट्रंक केबल को बदलने के बजाय साइट पर सिरे को फिर से पॉलिश कर सकते हैं, एक ऐसी सुविधा जो मानक एमपीओ पेश नहीं कर सकते हैं।
भविष्य के उन्नयन के लिए योजना

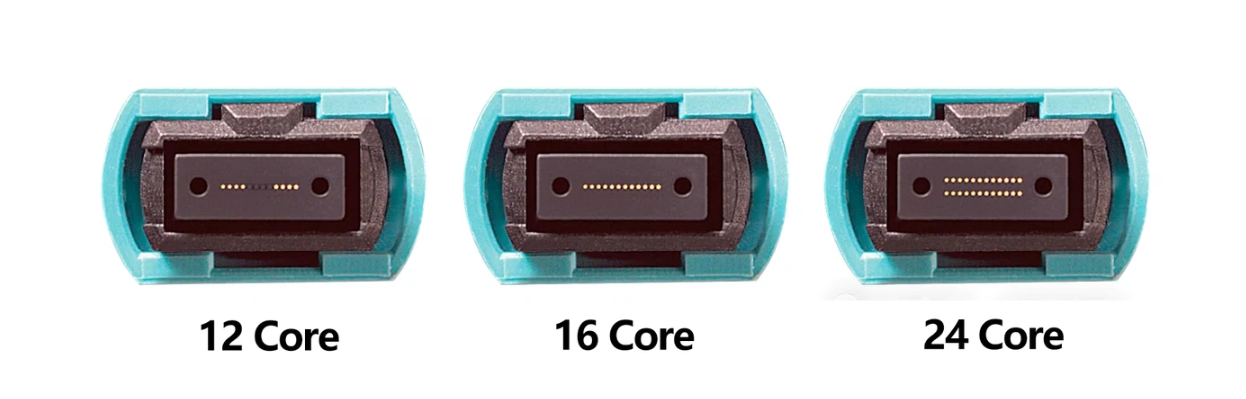

डेटा सेंटर की जरूरतें ही बढ़ती हैं। आज की स्मार्ट केबलिंग रणनीति कल की बैंडविड्थ का निर्माण करती है। एक शक्तिशाली दृष्टिकोण तैनात करना है24-फाइबर एमटीपी ट्रंक केबल सिस्टमशुरुआत से। भले ही आप आज केवल 40जी नेटवर्क तैनात कर रहे हों, उस 24-फाइबर ट्रंक को बाद में 100जी या 400जी अनुप्रयोगों के लिए दो 12-फाइबर समूहों में आसानी से विभाजित किया जा सकता है, बस आपके पैच पैनल में कैसेट या मॉड्यूल को बदलकर।
ऐसे पैच पैनलों में निवेश करें जो विभिन्न प्रकार के कैसेट (जैसे 12-फाइबर या 24-फाइबर) का समर्थन करते हैं। इस मॉड्यूलरिटी का मतलब है कि आप भारी लागत और पूर्ण री-केबलिंग प्रोजेक्ट में व्यवधान के बिना गति को अपग्रेड कर सकते हैं। बाद में बहुत अधिक बचत करने के लिए पहले से थोड़ा अधिक खर्च करने का यह एक उत्कृष्ट मामला है।
नियमित रूप से बनाए रखें
निष्क्रिय फ़ाइबर अवसंरचना अक्सर "सेट करो और भूल जाओ" होती है, लेकिन ऐसा नहीं होना चाहिए। एक सरल निवारक रखरखाव कार्यक्रम प्रमुख आउटेज को रोकता है। मैं हर 6 से 12 महीनों में, या जब भी कोई कनेक्शन टूटता है, महत्वपूर्ण इंटरकनेक्ट बिंदुओं का दृश्य निरीक्षण और सफाई करने की सलाह देता हूं। सभी परीक्षण परिणामों, सफाई की तारीखों और किए गए किसी भी बदलाव का लॉगबुक या डिजिटल रिकॉर्ड रखें।
समय के साथ, यांत्रिक हिस्से खराब हो जाते हैं। कनेक्टर्स पर गाइड पिन, क्लिप और शटर उपभोग्य वस्तुएं हैं। अपने निरीक्षण के दौरान उनकी जाँच करें और यदि उनमें घिसाव के लक्षण दिखें तो उन्हें बदल दें। एक संरचित रखरखाव गाइड का पालन करना, जैसे कि बुनियादी ढांचा प्रदाताओं द्वारा पेश किया जाता है, यादृच्छिक प्रतिक्रियाओं को एक पूर्वानुमानित, विश्वसनीय प्रक्रिया में बदल देता है।
सुरक्षित संचालन पर कर्मचारियों को प्रशिक्षित करें
अंततः, इनमें से कोई भी प्रशिक्षित लोगों के बिना काम नहीं करता। उचित संचालन एक कौशल है. तकनीशियनों को हमेशा शरीर द्वारा कनेक्टर्स को संभालने के लिए प्रशिक्षित किया जाना चाहिए, संवेदनशील उपकरणों के साथ काम करते समय ईएसडी सुरक्षा का उपयोग करें, और कभी भी फ़ेरुले सिरे को नहीं छूएं। त्वचा के संपर्क से निकलने वाले तेल क्षीणन के स्थायी हॉटस्पॉट बना सकते हैं।
अप्रयुक्त कनेक्टर्स को उनके सुरक्षात्मक मामलों में संग्रहित करें। एक ऐसी संस्कृति बनाएं जहां सफाई और टोपी लगाने में अतिरिक्त समय लगाना दूसरी प्रकृति हो। मेरे अनुभव में, इस प्रशिक्षण पर आरओआई बहुत अधिक है, जिससे कम विफलताएं, तेज़ इंस्टॉलेशन और लंबे समय तक चलने वाला बुनियादी ढांचा तैयार होता है।
संक्षेप में, एमटीपी/एमपीओ परिनियोजन में महारत हासिल करना अनुशासन और दूरदर्शिता के बारे में है। यह भविष्य के विकास के लिए रणनीतिक योजना के साथ बुनियादी प्रथाओं {{1}सफाई, परीक्षण, लेबलिंग {{2}का कठोर पालन को जोड़ती है। उद्योग के नेताओं के स्थापित दिशानिर्देशों से सीखकर और इन व्यावहारिक पाठों को शामिल करके, आप एक फाइबर प्लांट का निर्माण कर सकते हैं जो न केवल उच्च घनत्व वाला है, बल्कि अत्यधिक विश्वसनीय भी है और आगे आने वाली किसी भी स्थिति के लिए तैयार है।
