"कॉपर ट्रेसर वायर के साथ 4.5*9.8 मिमी टोनेबल एसएसटी फ्लैट ड्रॉप फाइबर केबल्स" आधुनिक दूरसंचार और डेटा ट्रांसमिशन आवश्यकताओं के लिए एक परिष्कृत और अत्यधिक कुशल समाधान का प्रतिनिधित्व करते हैं। इन केबलों को विश्वसनीय और उच्च प्रदर्शन कनेक्टिविटी प्रदान करने के लिए इंजीनियर किया गया है, जो उन्हें आवासीय ब्रॉडबैंड इंस्टॉलेशन से लेकर वाणिज्यिक डेटा नेटवर्क तक विभिन्न अनुप्रयोगों के लिए आदर्श बनाता है।

"4.5*9.8 मिमी टोनएबल एसएसटी एफटीटीएक्स फाइबर ऑप्टिक" के मूल में एक ऐसा डिज़ाइन है जो लचीलेपन के साथ स्थायित्व को जोड़ता है। व्यास में 4.5 मिमी और चौड़ाई में 9.8 मिमी के आयाम एक मजबूत लेकिन प्रबंधनीय आकार को दर्शाते हैं जो विभिन्न स्थापना वातावरणों के लिए उपयुक्त है। केबल के निर्माण में नेटवर्क की विशिष्ट आवश्यकताओं के आधार पर एक सिंगल मोड या मल्टी मोड फाइबर ऑप्टिक कोर शामिल होता है। फाइबर स्वयं एक सुरक्षात्मक परत से घिरा होता है जो न्यूनतम सिग्नल हानि सुनिश्चित करता है और लंबी दूरी पर अखंडता बनाए रखता है।

इन एफटीटीएक्स फाइबर ऑप्टिक की मुख्य विशेषता उनकी टोन करने योग्य क्षमता है, जो स्थापना और रखरखाव के दौरान विशिष्ट केबलों का पता लगाने और पहचानने की प्रक्रिया को काफी सरल बनाती है। टोन करने योग्य सुविधा को एक एकीकृत कॉपर ट्रेसर तार द्वारा सुगम बनाया गया है जो केबल के भीतर फाइबर ऑप्टिक स्ट्रैंड के साथ चलता है। इस ट्रेसर तार का उपयोग केबल के पथ का पता लगाने के लिए टोन जनरेटर और जांच के साथ किया जा सकता है, जिससे नेटवर्क बुनियादी ढांचे का प्रबंधन और समस्या निवारण करना आसान हो जाता है।

उत्पाद नाम में "टोनएबल एसएसटी" इन केबलों में उपयोग की जाने वाली उन्नत सिंगल मोड या मल्टी मोड ऑप्टिकल फाइबर (एसएसटी) तकनीक को संदर्भित करता है। एसएसटी तकनीक को कम क्षीणन और उच्च बैंडविड्थ के साथ असाधारण प्रदर्शन देने के लिए डिज़ाइन किया गया है। यह सुनिश्चित करता है कि लंबी दूरी पर भी डेटा ट्रांसमिशन कुशल और विश्वसनीय है। केबल उच्च गति इंटरनेट, एचडी वीडियो स्ट्रीमिंग और अन्य डेटा गहन अनुप्रयोगों का समर्थन करते हैं, जो उन्हें आवासीय और व्यावसायिक उपयोग दोनों के लिए उपयुक्त बनाते हैं।

विशेषताएँ

• मानक प्रथाएँ और हार्डवेयर अनुकूलता
• फाइबर सुरक्षा और सिग्नल अखंडता
• सामग्री स्वीकार्यता

• बॉन्डिंग और ग्राउंडिंग आवश्यकताओं को समाप्त करता है
• प्रबंधन और स्थापना में आसानी में सुधार; परिवहन और भंडारण लागत कम कर देता है

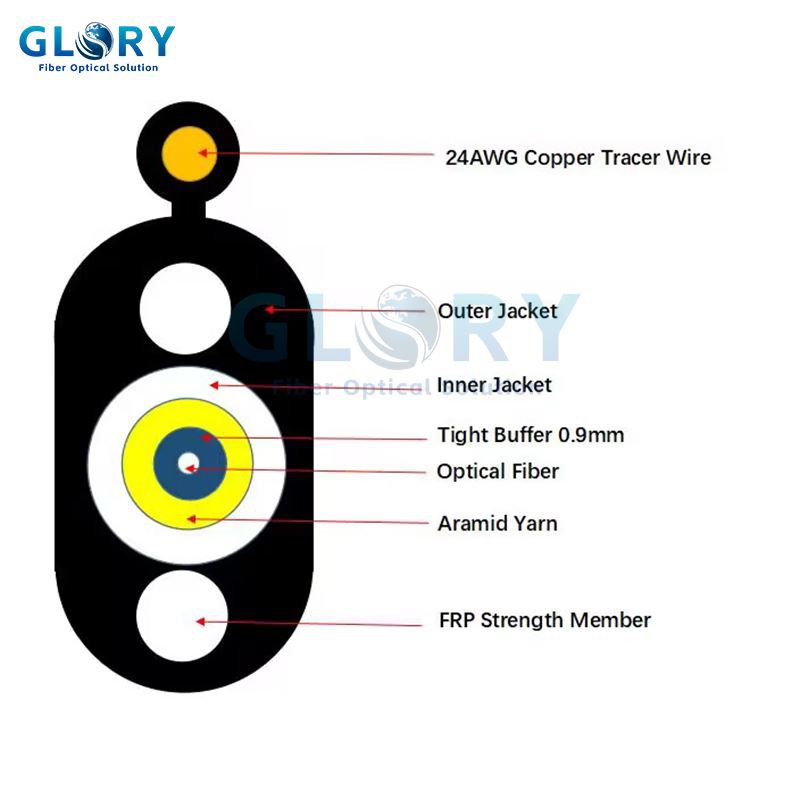

केबल संरचनाएँ

सामान		विवरण
फाइबर गिनती		1
टाइट बफ़र	आयुध डिपो (मिमी):	0.9±0.05
	सामग्री:	एलएसजेडएच
म्यान में	आयुध डिपो (मिमी):	3.0
	सामग्री:	एलएसजेडएच
शक्ति सदस्य		अरामिड सूत
जल ब्लॉक सामग्री:		जल अवरोधक सूत
शक्ति सदस्य		जी-एफआरपी-1.6मिमी
म्यान	मोटाई:	गैर. 0.8मिमी
	सामग्री:	एचडीपीई
केबल का ओडी (मिमी)		4.5*9.8मिमी±0.3
शुद्ध वजन (किलो/किमी)		43

प्रकाशित तंतु

सामान	इकाइयां	विनिर्देश
फाइबर प्रकार		G652D	G657A
क्षीणन	डीबी/किमी	1310एनएम 0.36 से कम या इसके बराबर 1550एनएम 0.22 से कम या इसके बराबर
रंगीन फैलाव	पीएस/एनएम.किमी	1310एनएम 3.5 से कम या उसके बराबर 1550एनएम 18 से कम या उसके बराबर 1625एनएम 22 से कम या उसके बराबर
शून्य फैलाव ढलान	पीएस/एनएम2.किमी	0.092 से कम या उसके बराबर
शून्य फैलाव तरंगदैर्घ्य	एनएम	1300 ~ 1324
तरंगदैर्घ्य (एलसीसी) को काटें	एनएम	1260 से कम या उसके बराबर
क्षीणन बनाम झुकना (60 मिमी x100 मोड़)	डीबी	(30मिमी त्रिज्या,100रिंग ) 0.1 @ 1625एनएम से कम या उसके बराबर	(10 मिमी त्रिज्या, 1 रिंग) 1.5 @ 1625 एनएम से कम या उसके बराबर
मोड फ़ील्ड व्यास	मिमी	9.2 ± 0.4 1310 एनएम पर	9.2 ± 0.4 1310 एनएम पर
कोर-पहने हुए सांद्रण	मिमी	0.5 से कम या उसके बराबर	0.5 से कम या उसके बराबर
आवरण व्यास	मिमी	125±1	125±1
क्लैडिंग गैर-गोलाकारता	%	0.8 से कम या उसके बराबर	0.8 से कम या उसके बराबर
कोटिंग व्यास	मिमी	245±5	245±5
प्रमाण परीक्षण	जीपीए	0.69 से अधिक या इसके बराबर	0.69 से अधिक या इसके बराबर

केबल का यांत्रिक और पर्यावरणीय प्रदर्शन

नहीं।	सामान	परिक्षण विधि	स्वीकृति मानदंड
1	तन्यता लोडिंग परीक्षण	परीक्षण विधि: IEC 60794-1-E1 - लंबा-तन्य भार:350N - लघु-तन्य भार:800N - केबल की लंबाई: 50 मीटर से अधिक या उसके बराबर	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
2	क्रश प्रतिरोध परीक्षण	परीक्षण विधि: IEC 60794-1-E3 - लंबा भार:300 एन/100मिमी - लघु भार:1000 एन/100मिमी लोड समय: 1 मिनट	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
3	प्रभाव प्रतिरोध परीक्षण	परीक्षण विधि: IEC 60794-1-E4 - प्रभाव ऊंचाई:１ｍ - प्रभाव वजन: 450ｇ - प्रभाव बिंदु: 5 से अधिक या उसके बराबर - प्रभाव आवृत्ति: 3/बिंदु से अधिक या उसके बराबर	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
4	बार-बार झुकना	परीक्षण विधि: आईईसी 60794-1-ई6 - मैंड्रेल व्यास:20डी (डी=केबल व्यास) - विषय वजन:15किग्रा - झुकने की आवृत्ति:30 बार - झुकने की गति:2 सेकंड/समय	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
5	मरोड़ परीक्षण	परीक्षण विधि: IEC 60794-1-E7 - लंबाई:1 मी - विषय का वजन:25 किग्रा - कोण:±180 डिग्री - आवृत्ति: 10/बिंदु से अधिक या उसके बराबर	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
6	जल प्रवेश परीक्षण	परीक्षण विधि: IEC 60794-1-F5B - दबाव शीर्ष की ऊंचाई:1 मी - नमूने की लंबाई:3 मी - परीक्षण का समय: 24 घंटे	- खुले केबल सिरे से कोई रिसाव नहीं
7	तापमान सायक्लिंग परीक्षण	परीक्षण विधि: IEC 60794-1-F1 - तापमान चरण:＋20 डिग्री ,－40 डिग्री ,＋70 डिग्री ,＋20 डिग्री - परीक्षण का समय:24 घंटे/कदम - चक्र सूचकांक:2	- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर - जैकेट में दरार और फाइबर का टूटना नहीं
8	प्रदर्शन गिराएँ	परीक्षण विधि: IEC 60794-1-E14 - परीक्षण की लंबाई: 30 सेमी - तापमान रेंज: 70±2 डिग्री - परीक्षण का समय:24 घंटे	- कोई फिलिंग कंपाउंड ड्रॉप आउट नहीं
9	तापमान	परिचालन: -40 डिग्री ~+60 डिग्री स्टोर/परिवहन: -50 डिग्री ~+70 डिग्री स्थापना: -20 डिग्री ~+60 डिग्री
