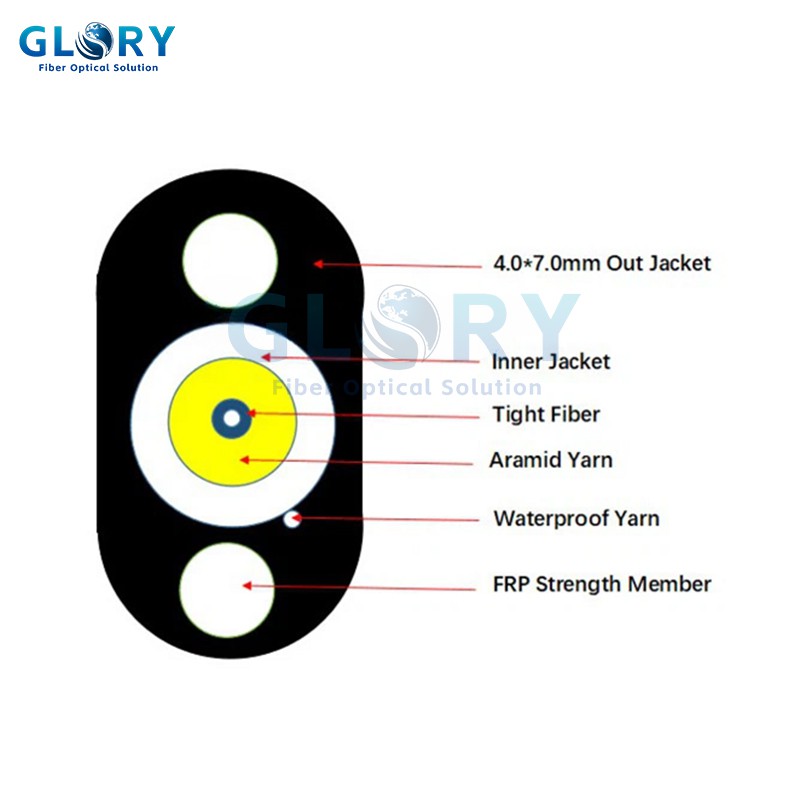

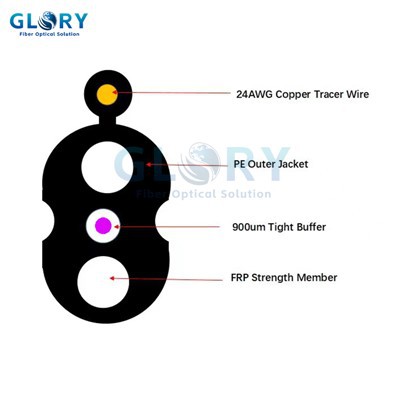

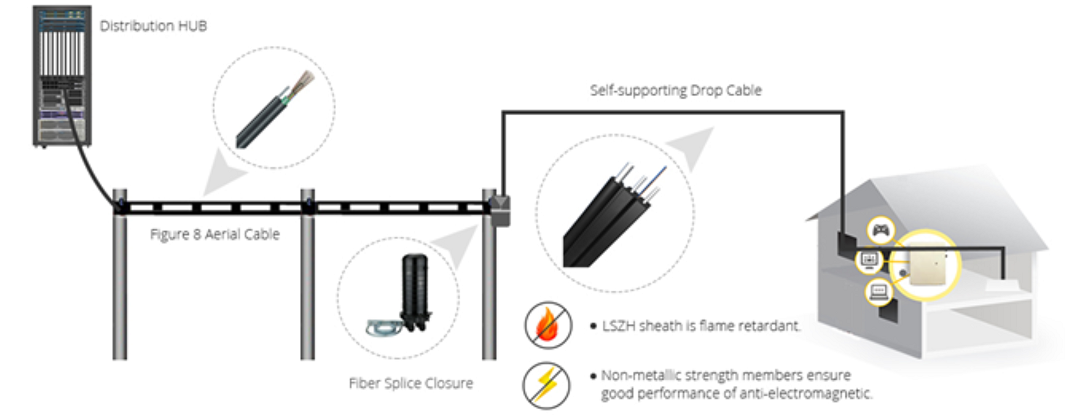

ड्रॉप कोर फाइबर ऑप्टिक

सामान

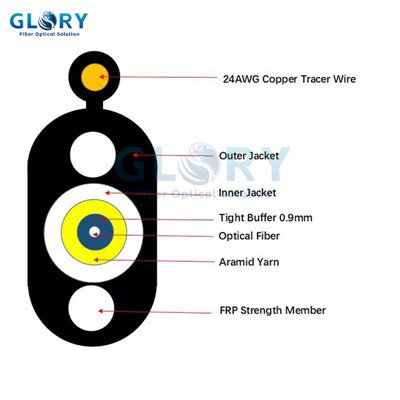

विवरण

फाइबर गिनती

1-2

टाइट बफ़र

आयुध डिपो (मिमी):

0.9±0.05

सामग्री:

एलएसजेडएच

म्यान में

आयुध डिपो (मिमी):

2.0~3.0

सामग्री:

एलएसजेडएच

शक्ति सदस्य

अरामिड सूत

शक्ति सदस्य

जी-एफआरपी-1.6मिमी

म्यान

मोटाई:

गैर. 0.8मिमी

सामग्री:

एचडीपीई

केबल का ओडी (मिमी)

4.5*7.0मिमी±0.3

शुद्ध वजन (किलो/किमी)

38

सामान

इकाइयां

विनिर्देश

फाइबर प्रकार

G652D

G657A

क्षीणन

डीबी/किमी

1310एनएम 0.36 से कम या इसके बराबर

1550एनएम 0.22 से कम या उसके बराबर

रंगीन फैलाव

पीएस/एनएम.किमी

1310एनएम 3.5 से कम या उसके बराबर

1550एनएम 18 से कम या उसके बराबर

1625एनएम 22 से कम या उसके बराबर

शून्य फैलाव ढलान

पीएस/एनएम2.किमी

0.092 से कम या उसके बराबर

शून्य फैलाव तरंगदैर्घ्य

एनएम

1300 ~ 1324

तरंगदैर्घ्य (एलसीसी) को काटें

एनएम

1260 से कम या उसके बराबर

क्षीणन बनाम झुकना

(60 मिमी x100 मोड़)

डीबी

(30मिमी त्रिज्या,100रिंग)

0.1 @ 1625एनएम से कम या उसके बराबर

(10 मिमी त्रिज्या, 1 रिंग)

1.5 @ 1625nm से कम या उसके बराबर

मोड फ़ील्ड व्यास

मिमी

9.2 ± 0.4 1310 एनएम पर

9.2 ± 0.4 1310 एनएम पर

कोर-पहने हुए सांद्रण

मिमी

0.5 से कम या उसके बराबर

0.5 से कम या उसके बराबर

आवरण व्यास

मिमी

125±1

125±1

क्लैडिंग गैर-गोलाकारता

%

0.8 से कम या उसके बराबर

0.8 से कम या उसके बराबर

कोटिंग व्यास

मिमी

245±5

245±5

प्रमाण परीक्षण

जीपीए

0.69 से अधिक या उसके बराबर

0.69 से अधिक या उसके बराबर

नहीं।

सामान

परिक्षण विधि

स्वीकृति मानदंड

1

तन्यता लोडिंग परीक्षण

परीक्षण विधि: IEC 60794-1-E1

- लंबा-तन्य भार:350N

- लघु-तन्य भार:800N

- केबल की लंबाई: 50 मीटर से अधिक या उसके बराबर

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

2

क्रश प्रतिरोध परीक्षण

परीक्षण विधि: IEC 60794-1-E3

- लंबा भार:300 एन/100मिमी

- लघु भार:1000 एन/100मिमी

लोड समय: 1 मिनट

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

3

प्रभाव प्रतिरोध परीक्षण

परीक्षण विधि: IEC 60794-1-E4

- प्रभाव ऊंचाई:１ｍ

- प्रभाव वजन: 450ｇ

- प्रभाव बिंदु: 5 से अधिक या उसके बराबर

- प्रभाव आवृत्ति: 3/बिंदु से अधिक या उसके बराबर

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

4

बार-बार झुकना

परीक्षण विधि: आईईसी 60794-1-ई6

- मैंड्रेल व्यास:20डी (डी=केबल व्यास)

- विषय का वजन:15 किग्रा

- झुकने की आवृत्ति:30 बार

- झुकने की गति:2 सेकंड/समय

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

5

मरोड़ परीक्षण

परीक्षण विधि: IEC 60794-1-E7

- लंबाई:1 मी

- विषय वजन:25 किग्रा

- कोण:±180 डिग्री

- आवृत्ति: 10/बिंदु से अधिक या उसके बराबर

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

6

जल प्रवेश परीक्षण

परीक्षण विधि: IEC 60794-1-F5B

- दबाव शीर्ष की ऊंचाई:1 मी

- नमूने की लंबाई:3 मी

- परीक्षण का समय: 24 घंटे

- खुले केबल सिरे से कोई रिसाव नहीं

7

तापमान सायक्लिंग परीक्षण

परीक्षण विधि: IEC 60794-1-F1

- तापमान चरण:＋20 डिग्री ,－40 डिग्री ,＋70 डिग्री ,＋20 डिग्री

- परीक्षण का समय:24 घंटे/कदम

- चक्र सूचकांक:2

- क्षीणन वृद्धि@1550 एनएम: 0.1 डीबी से कम या उसके बराबर

- जैकेट में दरार और फाइबर का टूटना नहीं

8

प्रदर्शन गिराएँ

परीक्षण विधि: IEC 60794-1-E14

- परीक्षण की लंबाई: 30 सेमी

-तापमान सीमा:70±2 डिग्री

- परीक्षण का समय:24 घंटे

- कोई फिलिंग कंपाउंड ड्रॉप आउट नहीं

9

तापमान

परिचालन: -40 डिग्री ~+60 डिग्री

स्टोर/परिवहन: -50 डिग्री ~+70 डिग्री

स्थापना: -20 डिग्री ~+60 डिग्री
