प्री-टर्मिनेटेड मॉड्यूलर कैसेट सिस्टम के साथ जीएल {{0} एमपी 6 और जीएल {{2} एमपीबी 6 श्रृंखला एमपीओ फाइबर पैच पैनल में मॉड्यूलर डिजाइन और फ्रंट और रियर पुल आउट मैकेनिकल संरचनाएं हैं, जो सबसे बड़ी विशेषताएं हैं जो इस उत्पाद को प्रतिस्पर्धी उत्पादों से अलग करती हैं, जिसमें रैपिड भी शामिल है।
तैनाती, त्वरित प्रतिक्रिया और सटीक समस्या निवारण। वैकल्पिक LC एडाप्टर 1U-144F, 2U-288F, और 4U-576F तक का समर्थन करता है, और वैकल्पिक CS एडाप्टर 1U-216F तक का समर्थन करता है।
उत्पाद मॉडल और उपस्थिति
विशेषताएँ
उच्च प्रदर्शन
•मॉड्यूलर डिज़ाइन, रेल द्वारा खींचा जा सकता है
•प्रत्येक मंजिल पर 4 या 6 कैसेट स्थापित किए जा सकते हैं
•सामने और पीछे के केबल प्रबंधन कार्य प्रदान करता है
उच्च घनत्व
•1यू 144-कोर एलसी या 216-कोर सीएस कनेक्शन तक का समर्थन करता है
•2U 288-कोर LC तक का समर्थन करता है, और 4U 576-कोर LC कनेक्शन का समर्थन करता है।
•1यू 1728-कोर एमपीओ/एमटीपी एक्सेस तक का समर्थन करता है
उच्च लचीलापन
•एमटीपी/एमपीओ-एमटीपी/एमपीओ रूपांतरण का समर्थन करें
•वैकल्पिक एमटीपी/एमपीओ/एलसी/सीएस कनेक्शन
•पिगटेल स्प्लिसिंग का समर्थन करें
पैच पैनल संरचना
विशेष विवरण
|
आइटम नाम |
एमपीओ फाइबर पैच पैनल जीएल-एमपी6 प्री-टर्मिनेटेड मॉड्यूलर कैसेट सिस्टम |
|
परिचालन तापमान |
-40 डिग्री ~ +75 डिग्री |
|
भंडारण तापमान |
-40 डिग्री ~ +75 डिग्री |
|
सापेक्षिक आर्द्रता |
85% से कम या उसके बराबर(+30 डिग्री) |
|
वायु - दाब |
70kPa ~106kPa |
|
कैबिनेट सामग्री |
कोल्ड रोल्ड स्टील प्लेट |
|
आयाम (WxDxH) |
482.8 मिमी × 350 मिमी × 1/2/4U (टेलगेट के साथ: 497 मिमी) |
|
फाइबर गणना (एलसी एडाप्टर) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
फाइबर गणना (सीएस एडाप्टर) |
1U:216F |
|
फाइबर गणना (एमपीओ एडाप्टर) |
1U:1728F/1U:864F |
|
सामान |
|
|
|
टाई × 6PCS |
|
घेरा सरौता × 2PCS |
|
|
नली क्लैंप × 2PCS |
|
|
1 मीटर मैजिक टाई × 1PCS |
|
|
M6 स्क्रू और स्क्रू नट × 4PCS |
|
|
लिंक टैग × 1PCS |
|
|
केबल प्रबंधन ब्रैकेट × 3PCS |
|
|
एम3 स्क्रू और नट × 3पीसीएस |
|
एमपीओ फाइबर पैच पैनल के लिए कैसेट को अनुकूलित केबलिंग प्रबंधन, प्लग-इन-प्ले, त्वरित तैनाती, लचीलेपन और प्रबंधन क्षमता में वृद्धि और कम स्थापना लागत के लिए डिज़ाइन किया गया है। मॉडल इस प्रकार हैं:

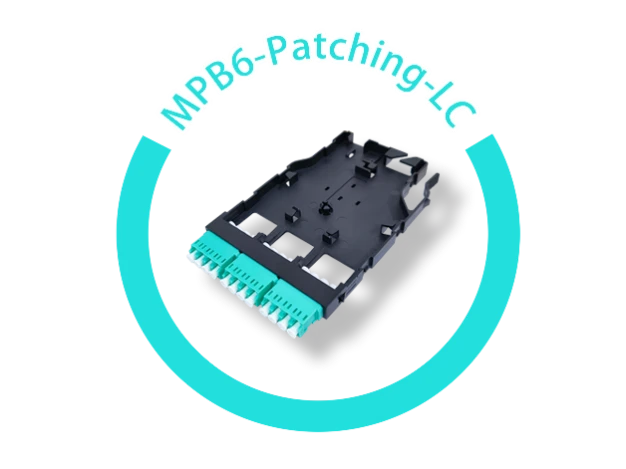

GL-MPB6 कैसेट (8F-LC कैसेट)
|
उत्पाद विशिष्टताएँ |
|
|
फाइबर गिनती |
8F |
|
फाइबर प्रकार |
जी657ए1,ओएम3,ओएम4,ओएम5 |
|
फाइबर मोड |
एसएम/एमएम |
|
ध्रुवीयता प्रकार |
टाइप बी |
|
सामग्री |
प्लास्टिक |
|
फ्रंट कनेक्टर |
एसएम:एलसी-यूपीसी/एपीसी(यूपीसी:नीला/एपीसी:हरा) |
|
एमएम:एलसी-यूपीसी(ओएम3:एक्वा/ओएम4:वायलेट/ओएम5:नींबू हरा) |
|
|
रियर कनेक्टर |
एसएम:एमपीओ/एमटीपी-एपीसी पुरुष |
|
एमएम:एमपीओ/एमटीपी-यूपीसी पुरुष |
|
|
आयाम (WxDxH) |
60 मिमी × 105 मिमी × 11.4 मिमी (कोई एडाप्टर नहीं) |
|
प्रदर्शन गुण |
|
|
फ्रंट कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम: यूपीसी 0.3 डीबी से कम या इसके बराबर; एपीसी 0.3 डीबी से कम या इसके बराबर |
|
एमएम: यूपीसी 0.2 डीबी से कम या उसके बराबर |
|
|
फ्रंट कनेक्टर रिटर्न लॉस |
एसएम: यूपीसी 50 डीबी से अधिक या उसके बराबर, एपीसी 60 डीबी से अधिक या उसके बराबर; एमएम: यूपीसी 35 डीबी से अधिक या उसके बराबर |
|
रियर कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम:यूपीसी 0.35डीबी(एलएल) से कम या उसके बराबर |
|
एमएम: यूपीसी 0.35 डीबी (एलएल) से कम या बराबर |
|
|
रियर कनेक्टर रिटर्न लॉस |
एसएम:एपीसी 50डीबी से अधिक या उसके बराबर;एमएम:यूपीसी 35डीबी से अधिक या उसके बराबर |

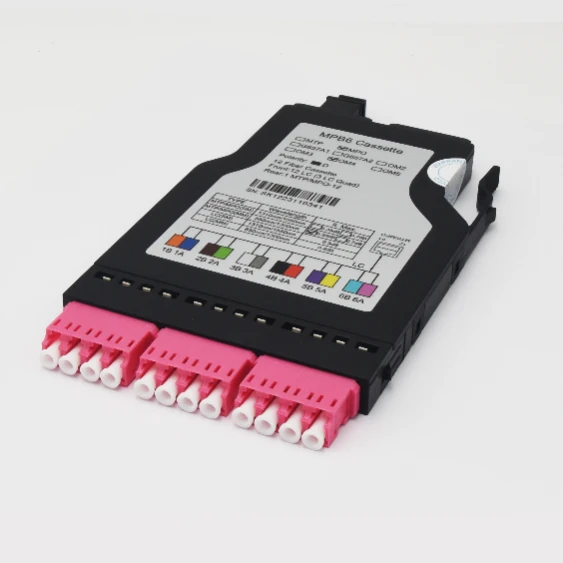

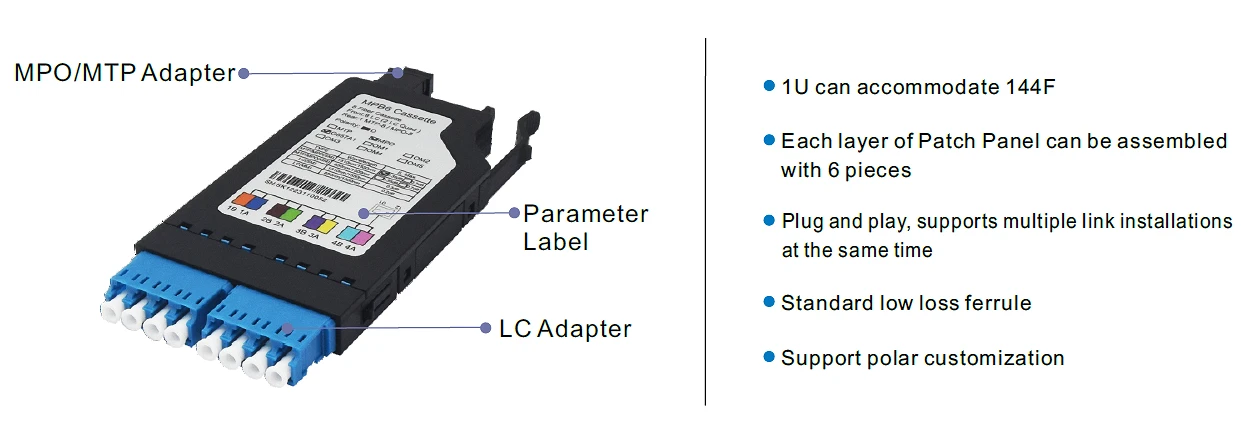

जीएल-एमपीबी6 कैसेट (12एफ-एलसी कैसेट)
|
उत्पाद विशिष्टताएँ |
||
|
फाइबर गिनती |
12F |
|
|
फाइबर प्रकार |
जी657ए1,ओएम3,ओएम4,ओएम5 |
|
|
फाइबर मोड |
एसएम/एमएम |
|
|
ध्रुवीयता प्रकार |
टाइप करो |
|
|
सामग्री |
प्लास्टिक |
|
|
फ्रंट कनेक्टर |
एसएम:एलसी-यूपीसी/एपीसी(यूपीसी:नीला/एपीसी:हरा) |
|
|
एमएम:एलसी-यूपीसी(ओएम3:एक्वा/ओएम4:वायलेट/ओएम5:नींबू हरा) |
||
|
रियर कनेक्टर |
एसएम:एमपीओ/एमटीपी-एपीसी पुरुष |
|
|
एमएम:एमपीओ/एमटीपी-यूपीसी पुरुष |
||
|
आयाम (WxDxH) |
90 मिमी × 130 मिमी × 11.4 मिमी (कोई एडाप्टर नहीं) |
|
|
प्रदर्शन गुण |
||
|
फ्रंट कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम: यूपीसी 0.3 डीबी से कम या इसके बराबर; एपीसी 0.3 डीबी से कम या इसके बराबर |
|
|
एमएम: यूपीसी 0.2 डीबी से कम या उसके बराबर |
||
|
फ्रंट कनेक्टर रिटर्न लॉस |
एसएम: यूपीसी 50 डीबी से अधिक या उसके बराबर, एपीसी 60 डीबी से अधिक या उसके बराबर; एमएम: यूपीसी 35 डीबी से अधिक या उसके बराबर |
|
|
रियर कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम:यूपीसी 0.35डीबी(एलएल) से कम या उसके बराबर |
|
|
एमएम: यूपीसी 0.35 डीबी (एलएल) से कम या बराबर |
||
|
रियर कनेक्टर रिटर्न लॉस |
एसएम:एपीसी 50डीबी से अधिक या उसके बराबर;एमएम:यूपीसी 35डीबी से अधिक या उसके बराबर |
|

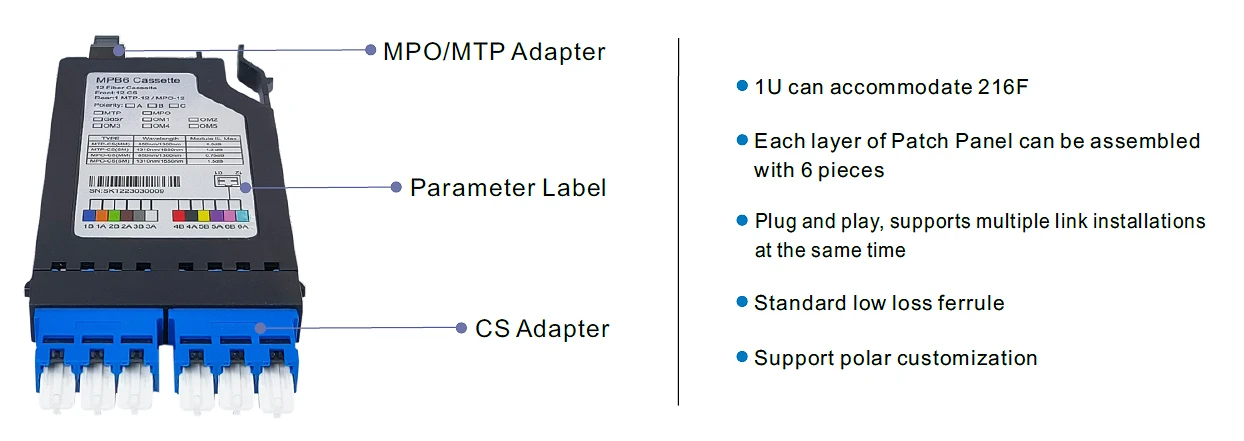

जीएल-एमपीबी6 कैसेट (12एफ-सीएस कैसेट)
|
उत्पाद विशिष्टताएँ |
|
|
फाइबर गिनती |
12F |
|
फाइबर प्रकार |
जी657ए1,ओएम3,ओएम4,ओएम5 |
|
फाइबर मोड |
एसएम/एमएम |
|
ध्रुवीयता प्रकार |
टाइप करो |
|
सामग्री |
प्लास्टिक |
|
फ्रंट कनेक्टर |
एसएम:सीएस-यूपीसी/एपीसी(यूपीसी:नीला/एपीसी:हरा) |
|
एमएम:सीएस-यूपीसी(ओएम3:एक्वा/ओएम4:वायलेट/ओएम5:नींबू हरा) |
|
|
रियर कनेक्टर |
एसएम:एमपीओ/एमटीपी-एपीसी पुरुष |
|
एमएम:एमपीओ/एमटीपी-यूपीसी पुरुष |
|
|
आयाम (WxDxH) |
60 मिमी × 105 मिमी × 11.4 मिमी (कोई एडाप्टर नहीं) |
|
प्रदर्शन गुण |
|
|
फ्रंट कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम: यूपीसी 0.3 डीबी से कम या इसके बराबर; एपीसी 0.3 डीबी से कम या इसके बराबर |
|
एमएम: यूपीसी 0.2 डीबी से कम या उसके बराबर |
|
|
फ्रंट कनेक्टर रिटर्न लॉस |
एसएम: यूपीसी 50 डीबी से अधिक या उसके बराबर, एपीसी 60 डीबी से अधिक या उसके बराबर; एमएम: यूपीसी 35 डीबी से अधिक या उसके बराबर |
|
रियर कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम:यूपीसी 0.35डीबी(एलएल) से कम या उसके बराबर |
|
एमएम: यूपीसी 0.35 डीबी (एलएल) से कम या बराबर |
|
|
रियर कनेक्टर रिटर्न लॉस |
एसएम:एपीसी 50डीबी से अधिक या उसके बराबर;एमएम:यूपीसी 35डीबी से अधिक या उसके बराबर |
GL-MPB6 कैसेट (कैसेट पैनल)
|
उत्पाद विशिष्टताएँ |
|
|
फाइबर गिनती |
1728F/144F |
|
फाइबर प्रकार |
जी657ए1,ओएम3,ओएम4,ओएम5 |
|
फाइबर मोड |
एसएम/एमएम |
|
सामग्री |
प्लास्टिक |
|
फ्रंट एडाप्टर |
एमपीओ/एमटीपी/एलसी |
|
आयाम(WxDxH) |
90मिमी×130मिमी×11.4मिमी (कोई एडाप्टर नहीं) |
जीएल-एमपीबी6 कैसेट्स(12एफ-एलसी स्प्लिसिंग कैसेट्स)
|
उत्पाद विशिष्टताएँ |
|
|
फाइबर गिनती |
12F |
|
फाइबर प्रकार |
जी657ए1,ओएम3,ओएम4,ओएम5 |
|
फाइबर मोड |
एसएम/एमएम |
|
सामग्री |
प्लास्टिक |
|
फ्रंट कनेक्टर |
एसएम:एलसी-यूपीसी/एपीसी(यूपीसी:नीला/एपीसी:हरा) |
|
एमएम:एलसी-यूपीसी(ओएम3:एक्वा/ओएम4:वायलेट/ओएम5:नींबू हरा) |
|
|
आयाम(WxDxH) |
90 मिमी × 130 मिमी × 11.4 मिमी (कोई एडाप्टर नहीं) |
|
प्रदर्शन गुण |
|
|
फ्रंट कनेक्टर निविष्ट वस्तु का नुकसान |
एसएम: यूपीसी 0.3 डीबी से कम या इसके बराबर; एपीसी 0.3 डीबी से कम या इसके बराबर |
|
एमएम: यूपीसी 0.2 डीबी से कम या उसके बराबर |
|
|
फ्रंट कनेक्टर रिटर्न लॉस |
एसएम: यूपीसी 50 डीबी से अधिक या उसके बराबर, एपीसी 60 डीबी से अधिक या उसके बराबर; एमएम: यूपीसी 35 डीबी से अधिक या उसके बराबर |
एमपीओ फाइबर पैच पैनल ऑर्डरिंग जानकारी
जीएल-पैच पैनल-MP6
|
MP6 - ईएम - सपा - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-मॉडल |
MP6 |
|
2-विन्यास |
ईएम:खाली |
|
3-सामग्री |
एसपी:कोल्ड रोल्ड स्टील प्लेट |
|
4-स्प्रे |
बी: महीन रेत का दाना |
|
5-स्प्रे रंग |
9004:आरएएल9004 |
|
6-12F कैसेट मात्रा |
N×12,N=1,2,3,4,5... |
|
7-8एफ कैसेट मात्रा |
N×8,N=1,2,3,4,5... |
|
8-कैबिनेट की ऊँचाई |
1U,2U,4U |
|
नोट: 1. प्रत्येक पैनल को 6पीसी 8एफ कैसेट या 4पीसी 12एफ कैसेट के साथ कॉन्फ़िगर किया जा सकता है। 2.1U को पैनलों की 3 परतों के साथ, 2U को 6 परतों के साथ, और 4U को 12 परतों के साथ कॉन्फ़िगर किया जा सकता है। |
|
कैसेट-जीएल-एमपीबी6
|
MPB6_12F- एपी - P - काला - 1×12 - एमपीओ/पीसी - एलसी/यूपीसी - OM4 1 2 3 4 5 6 7 8 |
|
|
1-मॉडल |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-विन्यास |
ईएम:खाली; एडी: एडाप्टर शामिल; एपी: पूरी तरह से सुसज्जित |
|
3-सामग्री |
पी: प्लास्टिक |
|
4-रंग |
काला |
|
5-कैसेट पैच कॉर्ड |
1×12:1PCS 12-कोर पैच कॉर्ड |
|
6-रियर कनेक्टर |
एमपीओ/पीसी;एमपीओ/एपीसी;एमटीपी/पीसी;एमटीपी/एपीसी |
|
7-फ्रंट कनेक्टर |
एलसी/पीसी; एलसी/एपीसी; सीएस/पीसी; सीएस/एपीसी |
|
8-फाइबर प्रकार |
G657A1;OM3;OM4;OM5 |
|
नोट: फ्रंट एंड सीएस एडाप्टर का उपयोग करता है और मॉड्यूल बॉक्स MPB6_8F का उपयोग करता है। |
|
कैसेट पैनल
|
एमपीबी6पी- विज्ञापन - P - काला -3एमपीओ(डीएक्स)-एसएम/यूपीसी 1 2 3 4 5 6 |
|
|
1-मॉडल |
एमपीबी6पी |
|
2-विन्यास |
ईएम:खाली; एडी: एडाप्टर शामिल है |
|
3-सामग्री |
पी: प्लास्टिक |
|
4-रंग |
काला |
|
5-एडाप्टर प्रकार |
3एमपीओ(डीएक्स),3एमटीपी(डीएक्स),3एलसी(क्यूटी) |
|
6-कनेक्शन प्रकार |
एसएम/यूपीसी, एसएम/एपीसी, एमएम/यूपीसी, ओएम3/यूपीसी, ओएम4/यूपीसी |
|
नोट: 1.① एलसी एडाप्टर: सीधे चार -पिन शॉर्ट लग; ② एमपीओ/एमटीपी एडाप्टर: एससी प्रकार का छोटा लग फ्लैंज, जिसमें कुंजी का एक सिरा ऊपर की ओर और दूसरा सिरा नीचे की ओर होता है। 2. पैनल के निचले भाग में 3 वर्गाकार छेद हैं। |
|
