एमटीपी बनाम एमपीओ फाइबर केबल्स: जब एमटीपी इसके लायक है और एमपीओ पर्याप्त है

किसी भी ट्रेड फ्लोर या डेटा सेंटर स्पेक शीट पर चलें और आपको "एमटीपी/एमपीओ" लिखा हुआ दिखाई देगा जैसे कि दोनों शब्द पर्यायवाची हों। अधिकांश समय वे व्यावहारिक उद्देश्यों के लिए विनिमेय होते हैं। लेकिन ऐसी विशिष्ट स्थितियाँ हैं - उच्च{{3}घनत्व 400जी स्पाइन निर्माण, हानि{{5}संवेदनशील एआई क्लस्टर केबलिंग, लंबी{{6}अवधि स्थापित{{7}आधार विश्वसनीयता - जहां ए के बीच अंतर होता हैसामान्य एमपीओऔर एक असलीयूएस कॉनेक एमटीपी®आपके लिंक बजट, आपके रखरखाव अंतराल और आपकी खरीद लागत को प्रभावित करने के लिए पर्याप्त है।

यह मार्गदर्शिका आपको यह जानने के लिए इंजीनियरिंग आधार प्रदान करती है कि कब यह मायने रखता है और कब नहीं।

त्वरित तुलना: एमटीपी बनाम एमपीओ एक नज़र में

एक नज़र में जेनेरिक एमपीओ और यूएस कॉनक एमटीपी® के बीच मुख्य अंतर। आईईसी 61754-7 और टीआईए-604-5 के तहत सभी पांच इंजीनियरिंग अंतर आंतरिक - बाहरी आयाम और एडाप्टर संगतता समान हैं।



कारक	सामान्य एमपीओ	यूएस कॉनेक एमटीपी® (एमटी एलीट®)	पर मामले…
मानक	आईईसी 61754-7 / टीआईए-604-5 (खुला)	आईईसी 61754-7 + यूएस कॉनेक पेटेंट	हमेशा
अधिकतम प्रविष्टि हानि	0.75 डीबी एसएम से कम या उसके बराबर / 0.60 डीबी एमएम से कम या उसके बराबर	0.35 डीबी एसएम और एमएम (एमटी एलीट®) से कम या उसके बराबर	100G+ कैसेट पथ
पिन दबाना	प्लास्टिक पॉलिमर	स्टेनलेस स्टील, धँसा हुआ	>500 संभोग चक्र
फेरूल माउंट	आवास में स्थिर	फ़्लोटिंग (पार्श्व + कोणीय स्वतंत्रता)	केबल ऑफ-अक्ष लोड के अंतर्गत
गाइड पिन टिप	बेलनाकार सपाट टिप	अण्डाकार टिप (पेटेंट)	उच्च-साइकिल पैनल पोर्ट
शारीरिक अनुकूलता	आईईसी 61754-7 और टीआईए-604-5 के तहत पूरी तरह से परस्पर-योग्य - समान बाहरी आयाम		हमेशा
के लिए सर्वोत्तम	40जी / लीगेसी 10जी, बजट कम -पहुंच लिंक	100G+, 400G / 800G SR8, AI क्लस्टर फैब्रिक	-



सभी सम्मिलन-नुकसान के आंकड़े उद्धृत मानकों या निर्माता दस्तावेज़ीकरण के अनुसार अधिकतम विनिर्देश हैं; गुणवत्तापूर्ण असेंबलियों के लिए विशिष्ट मान कम हैं। देखनाऑप्टिकल प्रदर्शनकार्य हानि के लिए -बजट उदाहरण।

एमपीओ क्या है? कनेक्टर के पीछे मानक

एमपीओ का मतलब हैमल्टी-फाइबर पुश ऑन. यह एक बहु-फाइबर ऐरे कनेक्टर है जिसे मानकीकृत किया गया हैआईईसी 61754-7(अंतर्राष्ट्रीय स्तर पर) औरटीआईए-604-5 (एफओसीआईएस 5)(संयुक्त राज्य अमेरिका में)। आईईसी मानक में दो सटीक उप-मानक हैं: एकल-पंक्ति फेरूल के लिए आईईसी 61754-7{5}}1 और बहु-पंक्ति फेरूल के लिए आईईसी 61754-7-2। कोई भी निर्माता जो उन दस्तावेज़ों की आयामी और ऑप्टिकल आवश्यकताओं को पूरा करता है, कानूनी रूप से एमपीओ कनेक्टर का उत्पादन और बिक्री कर सकता है।

कनेक्टर को मूल रूप से 1980 के दशक के अंत में जापान में विकसित किया गया था और एनटीटी द्वारा "एमपीओ" कनेक्टर के रूप में इसका व्यावसायीकरण किया गया था। इसकी परिभाषित विशेषता एक आयताकार एमटी (यांत्रिक रूप से हस्तांतरणीय) फेरूल है जो फाइबर की एक रैखिक सारणी - को पकड़ सकती है, जो आमतौर पर 12 होती है, हालांकि आधुनिक वेरिएंट 8, 16, 24, 32, या अधिक - को एलसी और एससी कनेक्टर्स द्वारा उपयोग किए जाने वाले एकल फेरूल संरेखण के बजाय दो सटीक गाइड पिन द्वारा संरेखित करते हैं।

एमटी फेरूल: यह दो पिनों के साथ बारह फाइबर को कैसे संरेखित करता है

एमटी फेरूल एक सटीक ढाला हुआ प्लास्टिक शरीर है, आमतौर पर ग्लास {{1}फाइबर {{2}प्रबलित पॉलिमर, आयताकार क्रॉस सेक्शन के साथ लगभग 6.4 × 2.5 मिमी। फाइबर छेद को मानक रिबन फाइबर पिच से मेल खाते हुए 250 µm केंद्र रिक्ति - पर एक ही पंक्ति में ड्रिल किया जाता है। पंक्ति के दोनों छोर पर दो गाइड पिन छेद होते हैं, वे भी आईईसी 61754-7-1 में निर्दिष्ट सख्त आयामी सहनशीलता पर: गाइड छेद आमतौर पर 0.70 मिमी व्यास और गाइड पिन 0.699 मिमी होते हैं, जो लगभग 1 µm का नाममात्र फिट क्लीयरेंस देते हैं; IEC 61754-7-1 के अनुसार पूर्ण विनिर्माण सहनशीलता सीमा में वास्तविक निकासी आम तौर पर उप-माइक्रोन से ~2 µm तक फैली होती है। वह उप-माइक्रोन नाममात्र क्लीयरेंस वह है जो कनेक्शनों में दोहराए जाने योग्य फाइबर-टू-फाइबर पार्श्व संरेखण प्रदान करता है।

एक मानक एमपीओ कनेक्टर में, एमटी फेरूल हैतयकनेक्टर आवास में. फेरूल के पीछे एक स्प्रिंग संभोग बल प्रदान करता है, लेकिन फेरूल शरीर स्वयं कोणीय भार की भरपाई के लिए पार्श्व में नहीं चलता या झुकता नहीं है। यह एक महत्वपूर्ण बिंदु है जिस पर हम एमटीपी से तुलना करते समय लौटेंगे।

एमपीओ लिंग: पिन किया हुआ (पुरुष) बनाम अनपिन किया हुआ (महिला)

अधिकांश सिम्प्लेक्स कनेक्टर्स के विपरीत, एमपीओ कनेक्टर्स का लिंग इस आधार पर निर्धारित होता है कि एमटी फेरूल गाइड पिन या गाइड छेद रखता है या नहीं। एपुरुष एमपीओ(पिन किए गए) में दो स्टेनलेस स्टील गाइड पिन हैं जो फेरूल फेस से उभरे हुए हैं। एमहिला एमपीओ(अनपिन्ड) में दो ब्लाइंड होल हैं। संभोग के लिए प्रत्येक में से एक की आवश्यकता होती है: छेद में पिन लगाना। डेटा सेंटर ट्रंक सिस्टम में, ट्रंक केबल आम तौर पर महिला-महिला (कोई पिन नहीं) होते हैं, और कैसेट या पैनल पिन किए गए एडाप्टर पेश करते हैं। ट्रांसीवर हमेशा मादा होते हैं। कैसेट आधारित केबल डिज़ाइन के लिए लिंग प्रबंधन को समझना महत्वपूर्ण है, और यह सबसे आम सोर्सिंग त्रुटियों में से एक है जिसे हम खरीद ऑर्डर पर देखते हैं।

एमटीपी® क्या है? एक पंजीकृत ब्रांड, कोई अलग मानक नहीं

एमटीपी® एक हैयूएस कोनेक लिमिटेड का पंजीकृत ट्रेडमार्क।(हिकॉरी, उत्तरी कैरोलिना, यूएसए)। नाम का अर्थ हैमल्टी-फाइबर टर्मिनेशन पुश{{1}ऑन. एमटीपी कोई अलग कनेक्टर प्रकार नहीं है, कोई अलग मानक नहीं है, और कोई प्रतिस्पर्धी तकनीक नहीं है। यह यूएस कॉनेक का स्वामित्व, पेटेंट, एमपीओ मानक का उन्नत कार्यान्वयन है।

यह अंतर व्यावसायिक रूप से महत्वपूर्ण है। जब कोई केबल आपूर्तिकर्ता अपने उत्पाद को "एमटीपी-संगत" या "एमटीपी-स्टाइल" के रूप में चिह्नित करता है, तो वे कानूनी रूप से - एमपीओ कनेक्टर का वर्णन कर रहे होते हैं। जब तक वे वास्तविक यूएस कॉनक कनेक्टर घटकों का उपयोग नहीं कर रहे हैं, तब तक उन्हें एमटीपी® ट्रेडमार्क का उपयोग करने के लिए लाइसेंस प्राप्त नहीं है। हमारे कारखाने में, हम सीधे प्रामाणिक यूएस कॉनक एमटीपी® कनेक्टर प्राप्त करते हैं और प्रत्येक असेंबली शिपमेंट पर यूएस कॉनक के बैच ट्रैसेबिलिटी कोड के साथ उन्हें तदनुसार चिह्नित करते हैं। यदि कोई आपूर्तिकर्ता अपने सामग्रियों के बिल पर यूएस कॉनक का नाम इंगित नहीं कर सकता है, तो कनेक्टर सामान्य एमपीओ हैं, भले ही लेबल पर कुछ भी लिखा हो।

यूएस कॉनेक के इंजीनियरिंग संवर्द्धन - एक पेटेंट-स्तरीय लुक

यूएस कॉनेक ने 1994 में एमटीपी कनेक्टर पेश किया और इसमें सुधार करना जारी रखा है। दिए गए प्रमुख पेटेंटों में फ़ेरूल फ़्लोट (यूएस पेटेंट 5,481,634) और मेटल पिन क्लैंप डिज़ाइन (यूएस पेटेंट 6,454,464). ये कॉस्मेटिक बदलाव नहीं हैं. प्रत्येक तैनात जेनेरिक एमपीओ कनेक्टर्स में देखे गए एक विशिष्ट विफलता मोड को संबोधित करता है:

तैरता हुआ सामीपेटेंट इस तथ्य को संबोधित करता है कि एक निश्चित {{0}फेररूल एमपीओ कनेक्टर, जब ऑफ-अक्ष लोड - के अधीन होता है, तो लगता है कि भारी ट्रांसीवर मॉड्यूल - द्वारा एक कोण पर खींची गई केबल गाइड पिन के बारे में हिल सकती है, जिससे विरोधी फाइबर एंडफेस के बीच भौतिक संपर्क टूट सकता है। इसका सीधे तौर पर बढ़े हुए सम्मिलन हानि और आंतरायिक सिग्नल गिरावट में अनुवाद होता है जिसे परीक्षण बेंच पर लगातार पुन: उत्पन्न करना मुश्किल होता है (क्योंकि लोड हटाने से संपर्क बहाल हो जाता है)।

एमटीपी का फ्लोटिंग फेरूल स्प्रिंग प्रीलोड के माध्यम से संपर्क बनाए रखते हुए लोड के तहत सूक्ष्मता से अनुवाद और झुकाव कर सकता है, जिससे यह विफलता मोड पूरी तरह खत्म हो जाता है। व्यावहारिक निहितार्थ: केबल प्रबंधन भार के तहत कनेक्शन स्थिर रहते हैं जिसके कारण फिक्स्ड {{1}फेररूल कनेक्टर रुक-रुक कर खराब हो जाता है।

धातु पिन क्लैंपपेटेंट पते पिन प्रतिधारण। सामान्य एमपीओ कनेक्टर्स में, एक प्लास्टिक क्लैंप गाइड पिन को जगह पर रखता है। बार-बार संभोग चक्रों के तहत मानकों के अनुसार न्यूनतम 500 की आवश्यकता होती है, लेकिन एक डेटा सेंटर कैसेट पैनल एक वर्ष में इससे अधिक हो सकता है - प्लास्टिक थकान और पिन हिल सकते हैं या, चरम मामलों में, मुक्त हो सकते हैं। एक ढीला पिन किसी कार्यशील कनेक्शन से 3+ डीबी सम्मिलन हानि वाले कनेक्शन तक का सबसे तेज़ रास्ता है। यूएस कॉनेक के प्रकाशित योग्यता परीक्षण (यूएस कॉनक एमटीपी® उत्पाद कैटलॉग, 2026 संस्करण) के अनुसार, यूएस कॉनक का धातु क्लैंप, एक केंद्रित सुविधा के साथ जो स्प्रिंग संरेखण को नियंत्रित करता है, इंटरफेरोमेट्री द्वारा मापने योग्य पिन आंदोलन के बिना 1,000 से अधिक संभोग चक्रों को सहन कर सकता है।

एमटी एलीट® फेरूल ग्रेड: यूएस कॉनक कैटलॉग वास्तव में क्या कहता है

यूएस कॉनेक एक फेरूल ग्रेड नहीं बनाता है। उनकी वर्तमान सूची (2026 संस्करण) में कई एमटी फेरूल प्रदर्शन स्तर सूचीबद्ध हैं। डेटा सेंटर कार्य में सबसे अधिक निर्दिष्ट हैएमटी एलीट® फेरूल- यूएस कॉनक के उत्पाद विनिर्देश में परिभाषित एक स्वामित्व प्रदर्शन स्तर, सामान्य आईईसी या टीआईए आवश्यकता नहीं। एमटी एलीट सिंगल-मोड कनेक्टर के लिए प्रदर्शन गारंटी अधिकतम प्रविष्टि हानि है0.35 डीबी से कम या इसके बराबरप्रति जोड़ा जोड़ी. मल्टीमोड (OM2, OM3, OM4) के लिए, अधिकतम भी है0.35 डीबी से कम या इसके बराबरमानक एमटी फेरूल मल्टीमोड अधिकतम की तुलना में 850 एनएम पर0.60 डीबी से कम या इसके बराबर. एकल-मोड मानक एमटी फेरूल तक पहुंच सकता है0.75 डीबी से कम या इसके बराबर. ये आंकड़े सीधे यूएस कॉनक उत्पाद सूची से आते हैं और केवल उनके मालिकाना फाइबर होल ज्योमेट्री नियंत्रण, एंडफेस पॉलिशिंग प्रक्रिया और स्प्रिंग फोर्स कैलिब्रेशन के साथ ही प्राप्त किए जा सकते हैं - पूरा सिस्टम मायने रखता है, न कि केवल फेरूल ब्लैंक।

एमटीपी और एमपीओ के बीच पांच इंजीनियरिंग अंतर

यहाँ समेकित तुलना है. सभी पांच अंतर बाहर से आंतरिक - हैं, एक मानक एमपीओ और एक एमटीपी® अनिवार्य रूप से समान दिखते हैं और किसी भी एडाप्टर या पैनल में आयामी रूप से विनिमेय होते हैं।

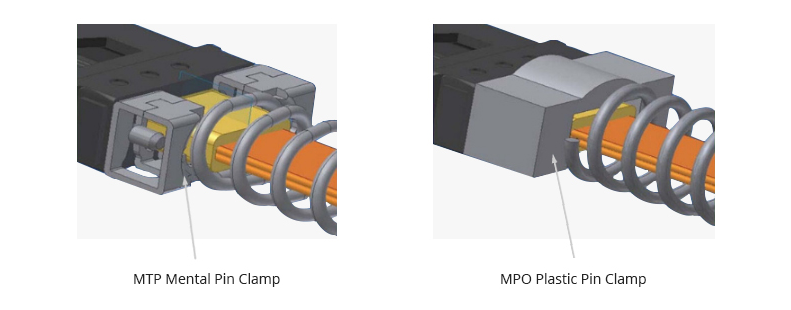

1. पिन क्लैंप: प्लास्टिक बनाम धातु

जेनेरिक एमपीओ कनेक्टर फेर्रू के अंदर संरेखण गाइड पिन को बनाए रखने के लिए एक प्लास्टिक पिन क्लैंप, आमतौर पर एक मोल्डेड पॉलिमर क्लिप का उपयोग करते हैं। यूएस कॉनक का एमटीपी® एक सेंटिंग फीचर के साथ स्टैम्प्ड स्टेनलेस स्टील पिन क्लैंप का उपयोग करता है जो पुश स्प्रिंग को भी संरेखित करता है। धातु क्लैंप को फेरूल फेस में थोड़ा सा छिपा दिया जाता है, जिससे गलत उद्देश्य वाले सम्मिलन के दौरान पिन टिप पहली संपर्क सतह होने का जोखिम कम हो जाता है। व्यावहारिक रूप से: उच्च चक्र उपयोग के तहत, धातु क्लैंप पिन संरेखण को संरक्षित करता है; प्लास्टिक क्लैंप नहीं है.

2. गाइड पिन: मानक टिप बनाम अण्डाकार टिप

मानक एमपीओ गाइड पिन में एक सपाट या हल्का चैम्फर्ड बेलनाकार टिप होता है। MTP® गाइड पिन में एक हैअण्डाकार रूप से -आकार की नोकदीर्घवृत्त ज्यामिति पर कसकर रखी गई सहनशीलता के साथ। अण्डाकार प्रोफ़ाइल एक स्व-केंद्रित कैम के रूप में कार्य करती है जैसे ही पिन गाइड छेद में प्रवेश करती है - यह फेरूल निकायों के संपर्क में आने से पहले छेद की केंद्र रेखा ढूंढती है। यह सम्मिलन के दौरान उत्पन्न कण मलबे को कम करता है (गाइड छेद के अंदर पिन टिप स्क्रैपिंग एक महत्वपूर्ण संदूषण स्रोत है) और सम्मिलन बल को अधिक समान रूप से वितरित करता है, जिससे गाइड छेद पहनने की दर कम हो जाती है।

3. फेरूल: स्थिर बनाम तैरता हुआ

मानक एमपीओ: एमटी फेरूल को कनेक्टर हाउसिंग में मजबूती से कैद किया गया है। एमटीपी®: फेरूल थोड़ी मात्रा में (0.1 मिमी) तैर सकता है और आवास के भीतर एक छोटे कोण पर झुक सकता है। ऑफ-एक्सिस केबल लोड के तहत, फ्लोटिंग डिज़ाइन फाइबर एंडफेस के बीच भौतिक संपर्क बनाए रखता है; निश्चित डिज़ाइन नहीं है. यह उस कनेक्शन के बीच का अंतर है जो केबल प्रबंधन लोड के तहत स्थिर होता है और उस कनेक्शन के बीच जो किसी भारी ट्रंक केबल को रूट करने पर खराब हो जाता है।

4. सम्मिलन हानि: 0.75 डीबी से कम या उसके बराबर बनाम 0.35 डीबी से कम या उसके बराबर (एमटी एलीट)

एमटी फेरूल स्पेक के अनुसार मानक एमपीओ एकल - मोड अधिकतम प्रविष्टि हानि 0.75 डीबी से कम या उसके बराबर है। यूएस कॉनक एमटी एलीट® सिंगल-मोड अधिकतम 0.35 डीबी से कम या उसके बराबर है। मल्टीमोड के लिए, मानक एमटी फेरूल अधिकतम 0.60 डीबी से कम या उसके बराबर है; MT Elite® 0.35 dB से कम या उसके बराबर है। ये अधिकतम गारंटीशुदा हैं, न कि विशिष्ट मान - गुणवत्ता वाले केबल निर्माताओं के लिए सामान्य मापित मान आमतौर पर एमटी एलीट® असेंबलियों के लिए 0.15–0.25 डीबी रेंज में आते हैं, हालांकि यह परीक्षण के समय फाइबर ग्रेड, प्रक्रिया नियंत्रण और एंडफेस की सफाई पर निर्भर करता है (यूएस कॉनक एमटी एलीट® दस्तावेज़ीकरण के अनुसार; हमारे स्वयं के उत्पादन से प्रति बैच परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं)। आने वाले निरीक्षण पर आपको किसी भी एमपीओ/एमटीपी केबल असेंबली से जो स्वीकार करना चाहिए उसका व्यावहारिक स्तर 0.35 डीबी से कम या उसके बराबर है; इससे ऊपर की कोई भी चीज़ अस्वीकृति है।

5. स्प्रिंग डिज़ाइन और रिबन क्लीयरेंस

एमटीपी® कनेक्टर स्प्रिंग सामान्य एमपीओ की तुलना में थोड़ा चौड़ा है, जिससे स्प्रिंग और रिबन फाइबर स्टैक के बीच की दूरी बढ़ जाती है। यह स्प्रिंग कॉइल को संपीड़न के तहत रिबन फाइबर से संपर्क करने और क्षतिग्रस्त होने से रोकता है - एक विफलता मोड जो विशिष्ट फाइबर पर स्थानीयकृत मोड़ हानि का कारण बनता है, आमतौर पर रिबन किनारे पर फाइबर की स्थिति 1 या 12 होती है। एमटीपी® स्प्रिंग में एक स्प्रिंग एंड गाइड सुविधा भी है जो स्प्रिंग को विकृत होने और निरंतर भार के तहत रिबन में पार्श्व रूप से खोदने से रोकती है।

एमटीपी® बनाम एमपीओ - फ़ीचर तुलना। पाँचों भेद आंतरिक हैं; आईईसी 61754-7 और टीआईए-604-5 के तहत बाहरी आयाम और एडाप्टर संगतता समान हैं।



विशेषता	सामान्य एमपीओ	यूएस कॉनेक एमटीपी®	व्यावहारिक प्रभाव
पिन क्लैंप सामग्री	प्लास्टिक (बहुलक)	धातु (स्टेनलेस स्टील), धँसा हुआ	Pin retention at >500 संभोग चक्र; ढीली {{1}पिन हानि की घटनाओं को समाप्त करता है
गाइड पिन टिप	बेलनाकार सपाट टिप	अण्डाकार टिप (पेटेंट)	गाइड में कमी{{0}छेद में घिसाव, कम सम्मिलन{{1}उत्पन्न संदूषण, प्रवेश पर स्वतः केन्द्रित होना
फेरूल माउंट	आवास में स्थिर	फ़्लोटिंग (पार्श्व + कोणीय स्वतंत्रता)	ऑफ-एक्सिस केबल लोड के तहत भौतिक संपर्क बनाए रखता है; लोड प्रेरित आईएल गिरावट को समाप्त करता है
अधिकतम प्रविष्टि हानि	0.75 डीबी एसएम से कम या उसके बराबर / 0.60 डीबी एमएम (मानक एमटी) से कम या उसके बराबर	0.35 डीबी एसएम और एमएम (एमटी एलीट®) से कम या उसके बराबर	प्रति हॉप बेहतर हानि; मल्टी-हॉप कैसेट आर्किटेक्चर में यौगिक
स्प्रिंग/रिबन क्लीयरेंस	मानक निकासी; कोई केन्द्रीकरण मार्गदर्शिका नहीं	चौड़ा झरना; केंद्रित कॉलर; विरोधी-विरूपण ज्यामिति	किनारे के तंतुओं (फाइबर 1/12) के साथ स्प्रिंग संपर्क को समाप्त करता है; रिबन के चरम पर झुकने से होने वाले नुकसान को रोकता है
मानकों का अनुपालन	आईईसी 61754-7, टीआईए-604-5 (एफओसीआईएस 5)	आईईसी 61754-7, टीआईए-604-5 (एफओसीआईएस 5) - पूरी तरह से अनुपालन योग्य और अंतर-संबद्ध	पूर्ण पश्चगामी अनुकूलता; एमटीपी एडाप्टर सामान्य एमपीओ स्वीकार करते हैं और इसके विपरीत
संभोग चक्र रेटिंग	500 से अधिक या उसके बराबर (मानक न्यूनतम)	>1,000 (यूएस कॉनक योग्यता डेटा)	उच्च ट्रैफिक कैसेट पैनल और बार-बार पुन: कॉन्फ़िगर किए गए पैच बिंदुओं के लिए प्रासंगिक
फ़ील्ड पुनःकार्यक्षमता	फ़ेरूल आमतौर पर क्षेत्र में पुन: काम करने योग्य नहीं होता है	फ़ील्ड-पुनः काम करने योग्य: पुनः चमकाने के लिए हटाने योग्य सामी; लिंग परिवर्तनीय (पिन क्लैंप स्वैप)	स्थापित असेंबलियों पर क्षतिग्रस्त या क्षतिग्रस्त कनेक्टरों के प्रतिस्थापन लागत को कम करता है

ऑप्टिकल प्रदर्शन और हानि बजट: छोटे डीबी अंतर क्यों मिश्रित होते हैं

एक एमपीओ अधिकतम 0.75 डीबी और एक एमटी एलीट® एमटीपी® अधिकतम 0.35 डीबी प्रति जोड़ी जोड़ी के बीच का अंतर 0.40 डीबी है। यह मामूली लग सकता है. यह श्रृंखला में एकाधिक कनेक्शन बिंदुओं वाली संरचित केबलिंग प्रणाली में - नहीं है।

कैस्केड हानि अंकगणित: एक व्यावहारिक उदाहरण

एमपीओ कैसेट पैनल का उपयोग करके एक विशिष्ट 2-स्तरीय डेटा सेंटर केबलिंग पथ पर विचार करें:एंड डिवाइस (ट्रांसीवर) → जंपर → कैसेट एमपीओ पोर्ट (1) → ट्रंक केबल → कैसेट एमपीओ पोर्ट (2) → जंपर → एंड डिवाइस. उस पथ में शामिल हैचार संबद्ध एमपीओ जोड़ेशृंखला में। बजट में अंतर:

कैस्केड हानि तुलना: चार -हॉप एमपीओ पथ, मानक एमटी फेरूल बनाम एमटी एलीट® एमटीपी®। सिंगल-मोड OS2 फाइबर; आईएल मान प्रति जोड़ी अधिकतम निर्दिष्ट हैं।



कनेक्टर प्रकार	आईएल प्रति जोड़ी जोड़ी (अधिकतम)	×4 युग्मित जोड़े	फाइबर आईएल (300 मीटर ओएस2 से कम या उसके बराबर के लिए नगण्य)	कुल लिंक आईएल बजट (कनेक्टर भाग)
जेनेरिक एमपीओ (मानक एमटी)	0.75 डीबी	3.00 डीबी	~0.05 डीबी	~3.05 डीबी
एमटीपी® एमटी एलीट®	0.35 डीबी	1.40 डीबी	~0.05 डीबी	~1.45 डीबी



OM4 मल्टीमोड पर काम करने वाले 100GBASE-SR4 ट्रांसीवर (QSFP28) का अधिकतम चैनल प्रविष्टि हानि बजट है3.5 डीबीआईईईई 802.3बीएम प्रति 100 मीटर पहुंच सीमा पर; छोटे लिंक (ओएम4 से 70 मीटर से कम या उसके बराबर) को 2.6 डीबी आवंटित किया जाता है। अधिकतम विशिष्टता पर चार मानक एमपीओ कनेक्टर जोड़े के साथ, आपके पास फाइबर और किसी भी अन्य हानि के लिए शेष बजट का केवल 0.45 डीबी है (3.5 डीबी परिदृश्य का उपयोग करके)। समान अधिकतम विनिर्देश पर MT Elite® MTP® कनेक्टर्स के साथ, आपके पास 2.05 dB शेष हेडरूम है। यह मामूली सुधार नहीं है - यह एक ऐसे नेटवर्क के बीच का अंतर है जिसे कार्य करने के लिए एकदम सही, ताजा साफ किए गए कनेक्टर्स की आवश्यकता होती है, जबकि ऐसे नेटवर्क के बीच अंतर होता है जो लिंक विफलताओं के बिना सामान्य परिचालन एंडफेस गिरावट से बच जाता है।

400G SR8 लिंक (IEEE 802.3cm) के लिए, 850 एनएम पर OM4 के लिए अनुमत चैनल प्रविष्टि हानि लगभग है1.5 डीबी[आईईईई 802.3 सेमी]। वह बजट या तो जेनेरिक एमपीओ के साथ बहुत कम केबल चलाने के लिए मजबूर करता है (दो कनेक्टर जोड़े के लिए लगभग कोई जगह नहीं छोड़ता), या पूरे सिस्टम में एमटी एलीट® - ग्रेड प्रदर्शन करता है।

एमपीओ/एमटीपी कनेक्टर्स पर एपीसी बनाम यूपीसी फिनिश

एमपीओ और एमटीपी कनेक्टर यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) और एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) पॉलिश दोनों में उपलब्ध हैं। 850 एनएम पर मल्टीमोड फाइबर (ओएम3/ओएम4/ओएम5) के लिए, यूपीसी मानक है - मल्टीमोड सिस्टम पीछे के प्रतिबिंब के प्रति सहिष्णु हैं। एकल -मोड ओएस2 अनुप्रयोगों के लिए, विशेष रूप से 400जी/800जी डीआर और एफआर वेरिएंट जो परावर्तित शक्ति के प्रति संवेदनशील ट्यूनेबल या डीएफबी लेजर का उपयोग करते हैं, एपीसी पॉलिश को तेजी से प्राथमिकता दी जा रही है। एपीसी एमपीओ कनेक्टर में सभी फाइबर पर एक साथ 8 डिग्री का फेरूल कोण होता है, जिसके लिए एकल फाइबर एपीसी कनेक्टर की तुलना में सख्त विनिर्माण नियंत्रण की आवश्यकता होती है और यूनिट लागत बढ़ जाती है।

सिफारिश:एकल-मोड DR4, FR4, और LR4 लिंक के लिए APC MPO निर्दिष्ट करें; सभी मल्टीमोड SR4/SR8 लिंक के लिए UPC। एपीसी और यूपीसी को कभी भी एक ही जोड़ी में न मिलाएं।

व्यवहार में ट्रम्प कनेक्टर ब्रांड को कैसे स्वच्छ एंडफेस करता है

MTP® यांत्रिक परिष्कार की कोई भी मात्रा दूषित सिरे की क्षतिपूर्ति नहीं करती है। हमारी Ningbo सुविधा से हमारे उत्पादन QC डेटा में,लौटाई गई या आने वाली असेंबलियों पर विशिष्ट प्रविष्टि हानि रीडिंग में से 80% से अधिक आरंभिक आउट में से एंडफेस संदूषण का पता चलता हैकनेक्टर गुणवत्ता के बजाय - यह निष्कर्ष एफओए फ़ील्ड गाइड और आईईसी 61300-3-35 निरीक्षण डेटा के अनुरूप है जो आम तौर पर एमपीओ एंडफेस विफलता मोड के बारे में सुझाव देता है। ताजा साफ किए गए एंडफेस वाला एक सामान्य एमपीओ आम तौर पर गंदे एंडफेस वाले एमटी एलीट® एमटीपी® से बेहतर प्रदर्शन करेगा। किसी भी माप से पहले और किसी भी संभोग से पहले - एमपीओ-सक्षम फाइबर निरीक्षण जांच और 200× से 400× माइक्रोस्कोप के साथ - को साफ और निरीक्षण करें। आईईसी 61300-3-35 एमपीओ एंडफेस निरीक्षण के लिए स्वीकृति क्षेत्रों को परिभाषित करता है: पास के लिए एक स्वच्छ कोर क्षेत्र की आवश्यकता होती है और कोर क्षेत्र को पार करने वाली कोई खरोंच नहीं होती है। (यह भी देखें:एफओए एमपीओ/एमटीपी स्थापना सर्वोत्तम अभ्यासउद्योग के लिए -व्यापक संदूषण मार्गदर्शन।)

फाइबर गणना और विन्यास: 8, 12, 16, 24

फाइबर की संख्या की परवाह किए बिना भौतिक एमपीओ/एमटीपी फेरूल बॉडी का आकार एक ही है। फ़ेरूल फेस में फ़ाइबर छिद्रों की संख्या और व्यवस्था और संबंधित कुंजी/कीवे ओरिएंटेशन में क्या परिवर्तन होता है। सभी फ़ाइबर गणनाओं की मुख्य स्थिति समान नहीं होती है -MPO-16 में MPO-12 से भिन्न कुंजी ऑफसेट है, जिसका अर्थ है कि वे भौतिक रूप से गैर-अंतर्संबंधी हैं, भले ही दोनों एमपीओ कनेक्टर हों। यह सबसे आम भौतिक अनुकूलता गलती है जिसे हम 400G परिनियोजन आदेशों में देखते हैं।

एमपीओ-12: 40जी और 100जी वर्कहॉर्स

12{{1}फाइबर एकल{{2}पंक्ति एमपीओ कनेक्टर मूल और सबसे अधिक तैनात प्रारूप है। यह 40GBASE-SR4 (12 में से 8 फाइबर का उपयोग करते हुए: 4 Tx + 4 Rx, स्थिति 1-4 और 9-12 सक्रिय और बेस में 5-8 डार्क के साथ -8 उपप्रकार), 100GBASE-SR4 (समान 8-फाइबर सक्रिय लेआउट), और 100GBASE-SR10 (सभी 10 फाइबर सक्रिय हैं) के लिए मूल कनेक्टर है 10-फाइबर वैरिएंट)। 2023 से पहले निर्मित डेटा केंद्रों में मौजूदा फाइबर बुनियादी ढांचे का विशाल बहुमत एमपीओ-12 का उपयोग करता है। यदि आप मौजूदा एमपीओ-12 संयंत्र में क्षमता जोड़ रहे हैं, तो मौजूदा कैसेट, पैनल और एडाप्टर के साथ संगतता बनाए रखने के लिए एमपीओ-12 बनाए रखें।

एमपीओ-8 (बेस-8): यह 400जी डीआर4 परिनियोजन पर हावी क्यों है

बेस-8 कन्वेंशन एमपीओ-12 कनेक्टर्स का उपयोग करता है लेकिन केवल केंद्र 8 फाइबर (स्थिति 3-10) को सक्रिय करता है, स्थिति 1-2 और 11-12 को अंधेरा छोड़ देता है। यह किसी भी ट्रांसीवर के लिए पसंदीदा केबलिंग आर्किटेक्चर है जो बिल्कुल 4 टीएक्स + 4 आरएक्स लेन (उदाहरण के लिए, 100जी एसआर4, 400जी डीआर4, 400जी एफआर4) का उपयोग करता है। एमपीओ-12 कनेक्टर का उपयोग करके बेस-8 केबल ध्रुवीयता प्रकार बी (प्रत्यक्ष उपकरण कनेक्शन के लिए सही डिफ़ॉल्ट) हो सकते हैं, और प्रति कनेक्टर 4-फाइबर अपशिष्ट को एक भौतिक प्रारूप पर मानकीकरण की कीमत के रूप में स्वीकार किया जाता है।

बेस-8 हैनहींएक भिन्न कनेक्टर प्रकार - यह एक फ़ाइबर मैपिंग कन्वेंशन है जो मानक MPO-12 हार्डवेयर का उपयोग करता है। जब आप केबल स्पेक शीट पर "बेस-8" देखते हैं, तो भौतिक कनेक्टर एक एमपीओ-12 है; केवल सक्रिय फाइबर असाइनमेंट भिन्न होता है।

MPO-16: 400G SR8 और 800G SR8 के लिए मूल प्रारूप

16-फाइबर एमपीओ 250 µm पिच पर 16 छेद वाला एकल-पंक्ति फेरूल है। यह के लिए मूल इंटरफ़ेस है400GBASE-SR8(आईईईई 802.3 सेमी) और800GBASE-SR8ट्रांसीवर जो 8 टीएक्स + 8 आरएक्स लेन का उपयोग करते हैं। MPO-16 की MPO-12 से भिन्न प्रमुख स्थिति हैशारीरिक रूप से संभोग नहीं करेंगेएमपीओ-12 पोर्ट के साथ। 400G SR8 या 800G SR8 को सपोर्ट करने वाले नए बिल्ड के लिए, MPO-16 की योजना बनाएं। OSFP या QSFP-DD 400G SR8 ट्रांसीवर (जिसमें MPO-16 पोर्ट है) को पुराने MPO-12 पैनल से कनेक्ट करने के लिए MPO-16 से 2× MPO-12 ब्रेकआउट ट्रंक की आवश्यकता होती है, जो कनेक्शन और हानि को जोड़ता है। यदि आपके आर्किटेक्चर में अगले 2-3 वर्षों में 800जी शामिल होगा, तो शुरुआत से ही एमपीओ-16 को तैनात करने से बाद में होने वाला माइग्रेशन समाप्त हो जाएगा।

एमपीओ-24 और उससे आगे: उच्च-घनत्व ट्रंक अवसंरचना

24-फाइबर एमपीओ आईईसी 61754-7-2 के तहत परिभाषित एक डबल-पंक्ति फेरूल (12 की 2 पंक्तियाँ) का उपयोग करता है। इसका उपयोग मुख्य रूप से सीधे ट्रांसीवर इंटरफेस के बजाय पैच पैनल और वितरण फ्रेम के बीच बैकबोन ट्रंक केबल में किया जाता है, कैसेट इसे प्रत्येक पैनल पर 12× एलसी डुप्लेक्स या 2× एमपीओ-12 तक फैलाते हैं। एक एकल एमपीओ-24 ट्रंक केबल बारह डुप्लेक्स एलसी सर्किट के बराबर वहन करती है, जो नाटकीय रूप से नाली भरने और पैनल पदचिह्न को कम करती है। बड़े पैमाने पर डेटा सेंटर बैकबोन बिल्डआउट के लिए, दोनों सिरों पर एलसी-फैनआउट कैसेट के साथ एमपीओ-24 ट्रंक इंफ्रास्ट्रक्चर आमतौर पर सबसे अधिक लागत प्रभावी संरचित केबलिंग आर्किटेक्चर है।

ध्रुवीयता: टाइप ए, टाइप बी, टाइप सी - #1 गलती डेटा सेंटर इंजीनियर करते हैं

ध्रुवीयता कनेक्टर - की भौतिक हार्डवेयर संपत्ति नहीं है, यह एक मैपिंग कन्वेंशन है जो निर्धारित करती हैजो एक छोर पर लेजर संचारित करता है जिससे दूसरे छोर पर फोटोडिटेक्टर प्राप्त होता है. गलत ध्रुवीयता मिलान का मतलब है कि आपके ट्रांसीवर प्रारंभ तो होते हैं लेकिन कोई डेटा पास नहीं होता है - प्रत्येक फाइबर गलत सिग्नल ले जा रहा है। एमपीओ/एमटीपी केबलिंग परिनियोजन के बाद "डेड लिंक" समस्या का यह प्रमुख कारण है।

टाइप ए, टाइप बी, टाइप सी: वे क्या मैप करते हैं

टाइप ए (सीधे-के माध्यम से / सीधा)कनेक्टर A पर फ़ाइबर 1 को कनेक्टर B पर फ़ाइबर 1, फ़ाइबर 2 से फ़ाइबर 2, इत्यादि को मैप करता है - बिना किसी व्युत्क्रम के सीधा 1:1 मैप। एक सिरे पर कुंजी{{8}ऊपर, दूसरे सिरे पर कुंजी-नीचे। टाइप ए का उपयोग इंटरकनेक्ट आर्किटेक्चर में किया जाता है जहां एक बाहरी तत्व (जैसे क्रॉस्ड फाइबर के साथ डुप्लेक्स एलसी पैच कॉर्ड, या ए/बी रोलओवर) टीएक्स/आरएक्स स्वैप प्रदान करता है।

टाइप बी (उलटा/उलटा/विधि बी)कनेक्टर ए पर फ़ाइबर 1 को कनेक्टर बी पर फ़ाइबर 12 (या अंतिम स्थिति) से मैप करता है - एक पूर्ण स्थिति उलटा। दोनों सिरे कुंजी से ऊपर की ओर हैं (या दोनों कुंजी से नीचे की ओर हैं)। यह व्युत्क्रम यह सुनिश्चित करता है कि एक ट्रांसीवर में संचारित स्थिति किसी बाहरी क्रॉसओवर की आवश्यकता के बिना दूसरे में प्राप्त स्थिति के साथ संरेखित हो।टाइप बी सीधे उपकरणों के लिए {{0} से {{1} उपकरण कनेक्शन के लिए और अधिकांश 400G/800G परिनियोजन के लिए मानक अनुशंसा हैप्रति TIA-568-C.0 और ANSI/TIA-568.3-D.

टाइप सी (जोड़ी-फ़्लिप्ड)आसन्न जोड़े में फाइबर फ़्लिप करता है - फाइबर 1 ↔ फाइबर 2, फाइबर 3 ↔ फाइबर 4, आदि। इसका उपयोग विरासत समानांतर ऑप्टिक सिस्टम में किया जाता है और आधुनिक डेटा सेंटर विनिर्देशों में शायद ही कभी देखा जाता है। टाइप सी से बचें जब तक कि आपके उपकरण दस्तावेज़ में विशेष रूप से इसकी आवश्यकता न हो।

कुंजी-ऊपर/कुंजी-नीचे की ओर अभिमुखता और यह कैसे सब कुछ बदल देता है

एमपीओ/एमटीपी कनेक्टर पर कुंजीयन टैब आवास के बाहर छोटा उभरा हुआ प्लास्टिक टैब होता है। यह घूर्णी गलत प्रविष्टि को रोकने के लिए एडॉप्टर या ट्रांसीवर पोर्ट में कीवे के साथ जुड़ जाता है। लेकिन मुख्य स्थिति फाइबर क्रमांकन दिशा को भी नियंत्रित करती है:जब कुंजी ऊपर होती है, तो फ़ाइबर 1 शीर्ष पर बाईं ओर होता है; जब कुंजी नीचे होती है, तो फ़ाइबर 1 नीचे दाईं ओर होता है- फ़ाइबर मानचित्र को प्रभावी ढंग से प्रतिबिम्बित कर रहा है। केबल के एक छोर पर कुंजी अभिविन्यास की अदला-बदली करते हुए दूसरे छोर की कुंजी को ऊपर रखते हुए, यांत्रिक रूप से, टाइप ए या टाइप बी ध्रुवीयता को लागू करने का एक तरीका है। यही कारण है कि एक ही भौतिक केबल टाइप ए या टाइप बी बन सकता है, यह इस बात पर निर्भर करता है कि यह पैनल - में कैसे उन्मुख है और ध्रुवीयता दस्तावेज में केवल ध्रुवीयता "प्रकार" अक्षर ही नहीं, बल्कि कनेक्टर अंत फाइबर मानचित्र और कुंजी अभिविन्यास दोनों निर्दिष्ट होने चाहिए।

कैसेट आर्किटेक्चर और पोलारिटी प्रबंधन

कैसेट आधारित केबलिंग प्रणाली में, कैसेट स्वयं अपनी आंतरिक वायरिंग के आधार पर एक ध्रुवीयता फ्लिप या सीधा योगदान देता है, और ट्रंक केबल एक और योगदान देता है। संयोजन को सही सिरे से {{3} से {{4} सिरे तक Tx/Rx संरेखण उत्पन्न करना चाहिए। सबसे आम और सबसे सुरक्षित आर्किटेक्चर है: टाइप बी ट्रंक केबल (उल्टा, दोनों कुंजी ऊपर) टाइप बी कैसेट के साथ संयुक्त (जो आंतरिक रूप से एलसी डुप्लेक्स पोर्ट पर सही ट्रांसमिट/रिसीव ओरिएंटेशन में फाइबर पेश करता है)। ट्रंक पोलारिटी प्रकार को बेमेल कैसेट पोलारिटी प्रकार - के साथ मिलाने से यह सबसे आम इंस्टाल त्रुटि है जिसके बारे में हम डेटा सेंटर ऑपरेटरों से सुनते हैं - जिसके परिणामस्वरूप प्रत्येक चैनल पर गलत सिग्नल दिशा के साथ एक कार्यशील भौतिक फाइबर पथ बनता है।

डेटा सेंटर अनुप्रयोगों में एमटीपी/एमपीओ - 40जी से 800जी

एमपीओ/एमटीपी कनेक्टर परिवार पंद्रह वर्षों से अधिक समय से समानांतर ऑप्टिक डेटा सेंटर केबलिंग की भौतिक परत की रीढ़ रहा है। यहां बताया गया है कि हार्डवेयर वर्तमान IEEE ट्रांसीवर विशिष्टताओं को कैसे मैप करता है।

40जी क्यूएसएफपी+ एसआर4: मूल वाणिज्यिक परिनियोजन

40GBASE-SR4 (IEEE 802.3ba, 2010) डेटा केंद्रों में MPO की पहली व्यापक व्यावसायिक तैनाती थी। यह एक एमपीओ - 12 कनेक्टर के माध्यम से ओएम 3 या ओएम 4 फाइबर पर 10 जीबीपीएस प्रति लेन पर 4 ट्रांसमिट+ 4 प्राप्त लेन का उपयोग करता है, जिसमें 1-4 को टीएक्स और 9-12 को आरएक्स (5-8 डार्क स्थिति) के रूप में स्थान दिया गया है। चैनल हानि बजट: 1.9 डीबी (ओएम3) या 3.0 डीबी (ओएम4) 850 एनएम पर। स्थापित 40G बुनियादी ढांचे का विशाल बहुमत बेस-8 MPO-12 है। यह बुनियादी ढांचा केवल ट्रांसीवर स्वैप के साथ 100G SR4 के लिए पुन: प्रयोज्य है - केबलिंग समान रहती है।

100G QSFP28 SR4: वर्तमान मानक

100GBASE-SR4 (IEEE 802.3bm, 2015) 40G SR4 के समान MPO-12 भौतिक इंटरफ़ेस का उपयोग करता है लेकिन प्रति लेन 25 Gbps चलता है। अधिकतम चैनल प्रविष्टि हानि: 2.6 डीबी (ओएम3) / 3.5 डीबी (ओएम4) 850 एनएम पर। कैसेट आधारित पथ में चार एमपीओ कनेक्टर जोड़े के साथ, आईएल बजट एमटी एलीट®-ग्रेड कनेक्टर्स को पर्याप्त मार्जिन छोड़ने के लिए मजबूर करता है। यह वह परिनियोजन है जहां एमटीपी बनाम एमपीओ प्रदर्शन अंतर सबसे पहले एक लिंक बजट स्प्रेडशीट पर मापने योग्य हो जाता है।

400जी क्यूएसएफपी-डीडी एसआर8 और डीआर4: एमपीओ-16 बनाम एमपीओ-12 निर्णय

400GBASE-SR8 (IEEE 802.3cm, 2020) OM4 पर 50 Gbps प्रति लेन पर 8 लेन चलाता है और इसके लिए एक की आवश्यकता होती हैएमपीओ-16 कनेक्टर{{0}GBASE-DR4 सिंगल मोड OS2 पर 100 Gbps प्रति लेन पर 4 लेन चलाता है और बेस-8 का उपयोग करता हैएमपीओ-12कनेक्टर (या एमपीओ-8 केबल)। OM4 की तुलना में 400G SR8 के लिए चैनल लॉस बजट 1.5 dB - बहुत कम है और केवल दो कनेक्टर मेट जोड़े की अनुमति है। यह MT Elite®-ग्रेड MTP® को संदूषण या उम्र बढ़ने के किसी भी मार्जिन के साथ 400G SR8 अनुपालन के लिए प्रभावी रूप से अनिवार्य बनाता है। 400G DR4 के लिए, यदि आपका लिंक 50 मीटर से अधिक है तो MPO-12 कनेक्टर पर APC पॉलिश के साथ सिंगल-मोड OS2 का उपयोग करें; यूपीसी बहुत कम पहुंच के लिए स्वीकार्य है (<10 m) intra-rack connections.

800G OSFP SR8: डुअल MPO-12 या MPO-16?

800GBASE-SR8 (IEEE 802.3df, 2023) कुछ कार्यान्वयनों में प्रति ट्रांसीवर दो MPO-12 कनेक्टर का उपयोग करता है (विशेष रूप से प्रति कनेक्टर 8 सक्रिय फाइबर के साथ दोहरी MPO-12) या अन्य में एक MPO-16, ट्रांसीवर विक्रेता पर निर्भर करता है। केबल ऑर्डर करने से पहले अपने स्विच विक्रेता के लाइन कार्ड डेटाशीट से सटीक ऑप्टिकल इंटरफ़ेस विनिर्देश की जांच करें। यह न मानें कि सभी 800G SR8 ट्रांसीवर एक ही कनेक्टर इंटरफ़ेस का उपयोग करते हैं। OM4 की तुलना में 800G SR8 के लिए ऑप्टिकल बजट को लगभग 1.5 dB तक सीमित कर दिया गया है - 400G SR8 के समान लेकिन लेन दर से दोगुना - जिससे एंडफेस की सफाई और MT Elite® प्रदर्शन गैर-परक्राम्य हो जाता है।

एआई क्लस्टर केबलिंग: क्यों जीपीयू फैब्रिक कम नुकसान वाले बजट की मांग करता है

बड़े पैमाने पर GPU प्रशिक्षण क्लस्टर (NVIDIA DGX A100, H100, और H200 पॉड्स; AMD इंस्टिंक्ट रैक - स्केल सिस्टम) का उपयोगएमटीपी/एमपीओ ट्रंक केबलिंगइंटर -नोड फैब्रिक में 400G और 800G प्रति पोर्ट पर। पारंपरिक डेटा सेंटर केबलिंग से मुख्य अंतर यह है: ये सिस्टम हजारों ऑप्टिकल पोर्ट चलाते हैं, और किसी भी एक पोर्ट लिंक की विफलता प्रशिक्षण कार्य विफलता को ट्रिगर करती है जो कई दिनों की गणना समय बर्बाद कर सकती है। इस संदर्भ में, MT Elite® MTP® को निर्दिष्ट करना और ~15-20% यूनिट लागत प्रीमियम स्वीकार करना कोई लक्जरी निर्णय नहीं है - यह एक परिचालन जोखिम प्रबंधन निर्णय है। A100 क्लस्टर पर एक प्रशिक्षण कार्य पुनरारंभ की लागत कुछ सौ ट्रंक केबलों पर MPO और MTP के बीच लागत अंतर से कहीं अधिक है।

अनुकूलता और अंतर्संबंध

सबसे आम प्रश्न जो हमें विनिर्देशकों से प्राप्त होता है:क्या मैं एमटीपी और एमपीओ घटकों को एक ही सिस्टम में मिला सकता हूँ?संक्षिप्त उत्तर है: हाँ, यंत्रवत्। इसका सूक्ष्म उत्तर है: हां चेतावनियों के साथ, और आपको साइट पर केबल आने से पहले चेतावनियों को समझना होगा।

एडॉप्टर और पैनल संगतता

एक एमटीपी® कनेक्टर और एक जेनेरिक एमपीओ कनेक्टर किसी भी एमपीओ एडाप्टर, कपलर या पैनल में पूरी तरह से इंटरमेटेबल हैं, बशर्ते फाइबर गिनती, कुंजी स्थिति और ध्रुवीयता मैच हो। एक MTP® जम्पर MPO पैनल पोर्ट पर क्लिक करेगा। एक MPO जम्पर MTP® कैसेट में क्लिक करेगा। आईईसी 61754{7}}7 और टीआईए-604-5 के तहत बाहरी आवास आयाम, पुश{3}}पुल मैकेनिज्म, और कुंजी/कीवे ज्यामिति सभी समान हैं। इकट्ठे कनेक्टर को महसूस करके या देखकर एमटीपी® को जेनेरिक एमपीओ से अलग करने का कोई तरीका नहीं है। यह डिज़ाइन द्वारा है - यूएस कॉनक की एमटीपी® की शुरुआत से पूर्ण बैकवर्ड संगतता एक डिज़ाइन आवश्यकता थी।

क्या होता है जब आप एमटीपी और जेनेरिक एमपीओ को एक ही जोड़ी में मिलाते हैं?

जब एक एमटीपी® कनेक्टर एक जेनेरिक एमपीओ कनेक्टर के साथ जुड़ता है, तो एमटीपी® गाइड पिन (अण्डाकार टिप) जेनेरिक एमपीओ गाइड छेद में प्रवेश करता है, और एमटीपी® फ्लोटिंग फेरूल और मेटल पिन क्लैंप मेट इंटरफेस के एक तरफ मौजूद होते हैं। इंटरफ़ेस पर ऑप्टिकल संपर्क गुणवत्ता जोड़ी में सबसे खराब कनेक्टर द्वारा सीमित होगी - यदि एमपीओ पक्ष में 0.75 डीबी अधिकतम कल्पना पर एक मानक एमटी फेरूल है, तो एमटीपी® शामिल होने के बावजूद भी जोड़ी गई जोड़ी एमटी एलीट® प्रदर्शन प्राप्त नहीं करेगी। हानि के महत्वपूर्ण पथ के लिए, संपूर्ण केबल श्रृंखला को MT Elite® MTP® घटकों का उपयोग करना चाहिए, न कि केवल एक छोर का।

अनुपालन के लिए केबल डेटाशीट कैसे पढ़ें

किसी भी एमपीओ/एमटीपी केबल असेंबली डेटाशीट में इन तत्वों को देखें: (1) विशिष्ट फ़ेरुले ग्रेड - "एमटी एलीट®" या "मानक एमटी फ़ेरुले," न कि केवल "एमटीपी संगत"; (2) गारंटी के साथ डीबी में प्रति जोड़ी जोड़ी सम्मिलन हानि बनाम "विशिष्ट" - विशिष्ट मान बाध्यकारी नहीं हैं; (3) एमटीपी® प्रदर्शन का दावा करने पर यूएस कॉनेक घटकों की पुष्टि; (4) इंटरफेरोमेट्री परीक्षण पद्धति प्रति आईईसी 61300-3-34; और (5) शिपमेंट के साथ प्रति-कनेक्टर परीक्षण डेटा शामिल है। एक विनिर्देश पत्र जो केवल "TIA-604-5 को पूरा करता है" कहता है, जिसमें कोई IL मान नहीं बताया गया है, वह न्यूनतम मानक मंजिल का वर्णन कर रहा है, न कि उत्पाद के वास्तविक प्रदर्शन का।

एमटीपी/एमपीओ केबल प्रकार जिनसे आपका सामना होगा

एमटीपी/एमपीओ कनेक्टर तीन मुख्य केबल असेंबली प्रारूपों में दिखाई देता है, प्रत्येक को केबल आर्किटेक्चर में एक विशिष्ट भूमिका के लिए डिज़ाइन किया गया है।

ट्रंक केबल (बैकबोन)

एक एमटीपी/एमपीओ ट्रंक केबल के दोनों सिरों पर एमटीपी/एमपीओ कनेक्टर होते हैं - आमतौर पर महिला-महिला (कोई पिन नहीं)। यह वितरण फ़्रेमों के बीच या पंक्ति के अंदर या पंक्ति के पैच स्थानों के अंत में {{5}पंक्ति के बीच पैनल को जोड़ता है। 8 से 144 (एकाधिक एमपीओ कनेक्टर्स का उपयोग करके) फाइबर गिनती में उपलब्ध, ट्रंक केबल आम तौर पर कारखाने में तैयार किए जाते हैं और परीक्षण किए जाते हैं, और वे सही ढंग से निर्माण करने के लिए सबसे अधिक मांग वाले केबल होते हैं। हमारी निंगबो सुविधा शिपमेंट से पहले फाइबर कोप्लानरिटी को सत्यापित करने के लिए प्रत्येक एमटीपी ट्रंक केबल छोर पर एक 3डी इंटरफेरोमीटर का उपयोग करती है।

ब्रेकआउट केबल/हार्नेस

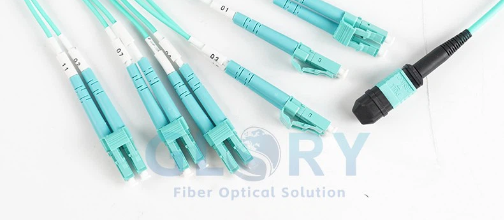

ब्रेकआउट केबल (जिसे हार्नेस भी कहा जाता है) के एक सिरे पर एक एमटीपी/एमपीओ कनेक्टर होता है और दूसरे सिरे पर डुप्लेक्स एलसी या एससी कनेक्टर के साथ व्यक्तिगत फाइबर के लिए एक पंखा होता है। यह समानांतर एमपीओ बुनियादी ढांचे और मानक डुप्लेक्स स्विच पोर्ट के बीच परिवर्तित होता है। 100G QSFP28 SR4 → 4× 25G SFP28 ब्रेकआउट, और 400G QSFP-DD DR4 → 4× 100G QSFP28 DR1 ब्रेकआउट के लिए बड़े पैमाने पर उपयोग किया जाता है। ब्रेकआउट केबलों को पंखे में सही ध्रुवता सुनिश्चित करने के लिए सावधानीपूर्वक फाइबर स्थिति मानचित्रण की आवश्यकता होती है। गलत एलसी जोड़ी असाइनमेंट के साथ एक हार्नेस एसएफपी28 छोर पर क्रॉस टीएक्स/आरएक्स उत्पन्न करेगा।

रूपांतरण/हाइब्रिड केबल

रूपांतरण केबल में एक छोर पर एक एमटीपी/एमपीओ कनेक्टर होता है और दूसरे छोर पर एक अलग एमपीओ फाइबर गिनती कॉन्फ़िगरेशन होता है - उदाहरण के लिए, एमपीओ-24 से 2× एमपीओ-12, या एमपीओ-16 से 2× एमपीओ-8। इनका उपयोग पुराने बुनियादी ढांचे (एमपीओ-12 प्लांट) और एमपीओ-16 पोर्ट वाले नए हार्डवेयर के बीच पुल बनाने या 24-फाइबर बैकबोन ट्रंक को दो 12-फाइबर कार्य क्षेत्रों में पुनर्वितरित करने के लिए किया जाता है। उन्हें ट्रंक केबल के समान ध्रुवीयता पर ध्यान देने की आवश्यकता होती है, अतिरिक्त जटिलता के साथ कि फाइबर की स्थिति को फाइबर गिनती बेमेल में सही ढंग से मैप किया जाना चाहिए।

बीओएम पर एमटीपी/एमपीओ कैसे निर्दिष्ट करें - छह पैरामीटर

प्रत्येक एमपीओ/एमटीपी खरीद आदेश में ये छह विनिर्देश शामिल होने चाहिए। किसी एक को छोड़ने पर या तो गलत उत्पाद मिलेगा या गुणवत्ता आपूर्तिकर्ता से उत्तर न देने योग्य आरएफक्यू मिलेगा।

1. फाइबर प्रकार और ग्रेड.डीआर/एफआर/एलआर लिंक और लंबी दूरी के लिए सिंगल{0}}मोड OS2; SR लिंक के लिए मल्टीमोड OM3, OM4, या OM5। 100G या उससे अधिक पर SWDM4 मल्टीमोड वेवलेंथ {{9}डिवीजन लिंक के लिए OM5 आवश्यक है। फाइबर निर्माता और ग्रेड निर्दिष्ट करें जहां हानि प्रदर्शन महत्वपूर्ण है (उदाहरण के लिए, कॉर्निंग क्लियरकर्व OM4)।
2. कनेक्टर प्रकार और फाइबर गिनती।एमपीओ-8 (12-होल फेरूल पर बेस-8), एमपीओ-12, एमपीओ-16, या एमपीओ-24। निर्दिष्ट करें कि क्या मानक एमटी एलीट® फेरूल या जेनेरिक एमपीओ के साथ यूएस कॉनक एमटीपी® है।
3. पोलिश.मल्टीमोड के लिए यूपीसी (ओएम3/ओएम4/ओएम5, सभी एसआर लिंक); एकल{{3}मोड डीआर/एफआर लिंक के लिए एपीसी जहां पीछे-प्रतिबिंब को नियंत्रित किया जाना चाहिए (आईईसी 61754-7 दोनों पर लागू होता है)। एपीसी और यूपीसी को कभी भी एक ही जोड़ी में न मिलाएं।
4. लिंग (पिन किया हुआ/अनपिन किया हुआ)।प्रत्येक सिरे पर नर (पिन किया हुआ) या मादा (अनपिन किया हुआ)। अधिकांश ट्रंक केबल महिला-महिला हैं; अधिकांश कैसेट पिन किए गए एडाप्टर इंटरफ़ेस का परिचय देते हैं। ऑर्डर देने से पहले प्रत्येक छोर पर लिंग की पुष्टि करें। "नहीं-पिन / नहीं-पिन" केवल तभी निर्दिष्ट करें जब आपका पैनल और ट्रांसीवर दोनों पिन प्रदान करते हों।
5. ध्रुवीयता और कुंजी अभिविन्यास.टाइप ए, टाइप बी, या टाइप सी प्रति टीआईए-568{3}सी.0 निर्दिष्ट करें, साथ ही प्रत्येक सिरे पर कुंजी ओरिएंटेशन (कुंजी{{4}ऊपर/कुंजी{{5}ऊपर; कुंजी-ऊपर/कुंजी-डाउन) निर्दिष्ट करें। सीधे 400जी/800जी कनेक्शन के लिए, दोनों सिरों पर की-अप के साथ टाइप बी सबसे आम आवश्यकता है।
6. सम्मिलन हानि विशिष्टता और परीक्षण रिपोर्ट।अधिकतम आईएल बताएं जिसे आप स्वीकार करेंगे (एमटी एलीट® के लिए 0.35 डीबी से कम या उसके बराबर और मानक एमपीओ के लिए 0.60 डीबी से कम या उसके बराबर की अनुशंसा करें), और बैच के साथ भेजे गए इंटरफेरोमेट्री डेटा या ओटीडीआर माप के साथ प्रति कनेक्टर परीक्षण रिपोर्ट की आवश्यकता होगी। प्रत्येक कनेक्टर परीक्षण डेटा प्रदान करने में असमर्थ एक आपूर्तिकर्ता या तो परीक्षण नहीं कर रहा है, या इस बात को लेकर आश्वस्त नहीं है कि परीक्षण क्या दिखाएगा।

ग्लोरी एमटीपी/एमपीओ उत्पाद लाइन

ग्लोरी ऑप्टिकल हमारे यहां एमटीपी/एमपीओ असेंबली बनाती है20,000 वर्ग मीटर आईएसओ 9001:2015-प्रमाणित सुविधानिंगबो, चीन में, 50 से अधिक देशों में डेटा सेंटर ऑपरेटरों, दूरसंचार वाहक और इंटीग्रेटर्स की आपूर्ति करता है। हमारी एमटीपी/एमपीओ उत्पाद श्रृंखला सभी एमटीपी निर्दिष्ट असेंबलियों के लिए वास्तविक यूएस कॉनक एमटीपी® कनेक्टर घटकों और महत्वपूर्ण ऑर्डरों के नुकसान के लिए वास्तविक एमटी एलीट® फेरूल का उपयोग करती है। प्रत्येक ट्रंक केबल सिरे को 3डी इंटरफेरोमीटर द्वारा मापा जाता है और परीक्षण रिपोर्ट के साथ भेजा जाता है। हम ऑर्डर के अनुसार फाइबर ग्रेड, कनेक्टर गिनती, केबल की लंबाई, ध्रुवीयता प्रकार और जैकेट रेटिंग का निर्माण करते हैं, ये सभी कॉन्फ़िगर करने योग्य हैं। नीचे दी गई तालिका प्रतिनिधि कॉन्फ़िगरेशन को कवर करती है; गैर मानक आवश्यकताओं के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।

प्रतिनिधि ग्लोरी एमटीपी/एमपीओ केबल कॉन्फ़िगरेशन। सभी आईएल मान प्रति जोड़ी अधिकतम हैं। उत्पाद पृष्ठ के विरुद्ध वर्तमान विशिष्टताओं को सत्यापित करें या डेटाशीट का अनुरोध करें। कस्टम लंबाई, जैकेट के प्रकार और फाइबर की संख्या उपलब्ध है।



उत्पाद	फाइबर/ग्रेड	योजक	प्रति जोड़ी अधिकतम आईएल	के लिए सर्वोत्तम
एमटीपी® ट्रंक, ओएम4 12एफ टाइप बी	OM4 50/125 मल्टीमोड	एमटीपी® महिला-महिला, एमटी एलीट®, यूपीसी	0.35 डीबी से कम या इसके बराबर	100G SR4, 40G SR4 बैकबोन; कैसेट फैनआउट के साथ 400G
एमटीपी® ट्रंक, ओएम4 24एफ टाइप बी	OM4 50/125 मल्टीमोड	एमटीपी® महिला-महिला, एमटी एलीट®, यूपीसी	0.35 डीबी से कम या इसके बराबर	एलसी फ़ैनआउट कैसेट के साथ उच्च -घनत्व बैकबोन (24× डुप्लेक्स एलसी प्रति एमपीओ-24)
एमटीपी® ट्रंक, ओएस2 12एफ एपीसी टाइप बी	ओएस2 9/125 एकल-मोड	एमटीपी® महिला-महिला, एमटी एलीट®, एपीसी	0.35 डीबी से कम या इसके बराबर	400G DR4, 100G DR1 / FR1 लिंक; एकल-मोड बैकबोन
एमटीपी® एमपीओ-16 ट्रंक, ओएम4 16एफ टाइप बी	OM4 50/125 मल्टीमोड	एमटीपी® महिला-महिला, एमपीओ-16, एमटी एलीट®, यूपीसी	0.35 डीबी से कम या इसके बराबर	400G SR8, 800G SR8 देशी MPO-16 लिंक
एमटीपी® ब्रेकआउट (हार्नेस), ओएम4 12एफ से 4× एलसी डुप्लेक्स	OM4 50/125 मल्टीमोड	एमटीपी® (महिला) से 4× एलसी/यूपीसी डुप्लेक्स	0.35 डीबी से कम या उसके बराबर (एमपीओ अंत)	100G SR4 → 4× 25G ब्रेकआउट; 40जी एसआर4 → 4× 10जी
एमपीओ ट्रंक, ओएम3 12एफ टाइप बी (वैल्यू लाइन)	OM3 50/125 मल्टीमोड	जेनेरिक एमपीओ महिला-महिला, मानक एमटी, यूपीसी	0.60 डीबी से कम या इसके बराबर	40जी एसआर4, लीगेसी 10जी समानांतर; बजट{{3}सचेत लघु-पहुंच लिंक
एमटीपी® एमपीओ-24 से 2× एमपीओ-12 रूपांतरण	OM4 50/125 मल्टीमोड	एमपीओ-24 (महिला) से 2× एमपीओ-12 (महिला)	0.35 डीबी से कम या इसके बराबर	एमपीओ-24 बैकबोन से एमपीओ-12 कैसेट बुनियादी ढांचे में स्थानांतरण

संपूर्ण उच्च -घनत्व वाले बुनियादी ढांचे के लिए, ग्लोरी जोड़ी बनाएंएमटीपी/एमपीओ ट्रंक केबलसाथ हमारेफाइबर पैच कॉर्डउपकरण के अंत में, और ग्लोरी का उपयोग करेंएमपीओ पिगटेलजहां फ़्यूज़न-स्प्लिस्ड बैकबोन समाप्ति की आवश्यकता होती है। हमाराओईएम/ओडीएम कार्यक्रमसिस्टम इंटीग्रेटर्स और ओईएम ग्राहकों के लिए प्रति बैच ट्रैसेबिलिटी दस्तावेज़ीकरण के साथ कस्टम {{0}लेबल, कस्टम {{1}कॉन्फ़िगर किए गए एमपीओ/एमटीपी असेंबली का समर्थन करता है।

लोग सीधे उत्तर भी पूछते हैं

प्रश्न: एमटीपी और एमपीओ के बीच क्या अंतर है?

उ: एमपीओ (मल्टी-फाइबर पुश ऑन) सामान्य कनेक्टर प्रकार और अंतरराष्ट्रीय मानक (आईईसी 61754{6}}7, टीआईए-604-5) है। एमटीपी® एमपीओ के मालिकाना, उन्नत संस्करण के लिए यूएस कॉनेक का एक पंजीकृत ट्रेडमार्क है। सभी एमटीपी® कनेक्टर एमपीओ कनेक्टर हैं; सभी MPO कनेक्टर MTP® नहीं हैं। पांच आंतरिक इंजीनियरिंग अंतर - मेटल पिन क्लैंप, अण्डाकार गाइड पिन, फ्लोटिंग फेरूल, सख्त आईएल स्पेक (0.35 डीबी से कम या उसके बराबर बनाम 0.75 डीबी अधिकतम से कम या उसके बराबर), और बेहतर स्प्रिंग डिज़ाइन - सभी आंतरिक हैं। बाहरी आयाम और एडॉप्टर संगतता समान हैं।

प्रश्न: क्या एमटीपी और एमपीओ कनेक्टर विनिमेय हैं?

उ: यांत्रिक रूप से हां - वे समान बाहरी आयाम साझा करते हैं, पुश हाउसिंग ज्योमेट्री, और कुंजी/कीवे, और वे किसी भी एमपीओ/एमटीपी एडाप्टर में मिलते हैं। ऑप्टिकली और टिकाऊपन के लिहाज से, प्रदर्शन किसी भी जुड़े हुए जोड़े में कम प्रदर्शन करने वाले कनेक्टर द्वारा सीमित होता है। हानि के लिए {{6}महत्वपूर्ण लिंक (400जी एसआर8, 800जी एसआर8), संपूर्ण लिंक श्रृंखला को लाभ प्राप्त करने के लिए एमटी एलीट® एमटीपी® का उपयोग करना चाहिए; जोड़ी में एक सामान्य एमपीओ संयोजित प्रदर्शन को एमपीओ-स्तर पर वापस खींच लेता है।

प्रश्न: फाइबर ऑप्टिक्स में एमटीपी का क्या अर्थ है?

ए: मल्टी-फाइबर टर्मिनेशन पुश{{1}ऑन। यह यूएस कॉनक लिमिटेड (हिकॉरी, एनसी, यूएसए) का एक पंजीकृत ट्रेडमार्क है, जो वास्तविक एमटीपी® कनेक्टर घटकों का एकमात्र लाइसेंस प्राप्त निर्माता है। किसी प्रतिस्पर्धी स्पेक शीट में "एमटीपी-संगत" या "एमटीपी-प्रकार" का कानूनी तौर पर मतलब एक मानक एमपीओ से ज्यादा कुछ नहीं है जो एमटीपी एडॉप्टर में फिट होता है।

प्रश्न: क्या आप एमटीपी एडाप्टर के साथ एमपीओ केबल का उपयोग कर सकते हैं?

उत्तर: हाँ. जेनेरिक एमपीओ कनेक्टर बिना किसी संशोधन के एमटीपी® एडेप्टर और एमटीपी® कैसेट पैनल में भौतिक और वैकल्पिक रूप से जुड़ते हैं। एडॉप्टर को पता नहीं चलता कि कनेक्टर के अंदर कौन सा फ़ेरुल प्रकार है। संभोग कार्य करता है; कनेक्शन का ऑप्टिकल प्रदर्शन उस कनेक्टर प्रकार को प्रतिबिंबित करेगा जिसमें प्रविष्टि हानि अधिक है।

प्रश्न: एमटी एलीट® फेर्रू क्या है?

उत्तर: MT Elite®, MTP® कनेक्टर्स के लिए US Conec का उच्चतम {{0}प्रदर्शन फ़ेरुले ग्रेड है। यह एकल मोड और मल्टीमोड दोनों के लिए प्रति जोड़ी जोड़ी 0.35 डीबी से कम या उसके बराबर की अधिकतम प्रविष्टि हानि की गारंटी देता है, जबकि मानक एमटी फेरूल के लिए 0.75 डीबी (एसएम) से कम या उसके बराबर / 0.60 डीबी (एमएम) से कम या उसके बराबर है। सुधार सख्त फाइबर छेद सहनशीलता, सभी 12 पदों पर अधिक समान फाइबर फलाव ऊंचाई, एक परिष्कृत पॉलिशिंग प्रक्रिया और एक प्रणाली के रूप में स्प्रिंग बल अंशांकन से आता है। MT Elite® को पथ में दो से अधिक जोड़े वाले 400G SR8 कैसेट आर्किटेक्चर में हानि अनुपालन प्राप्त करने की आवश्यकता है।

प्रश्न: कौन सा बेहतर है, एमटीपी या एमपीओ?

उत्तर: 100G और उससे अधिक पर उच्च {{0} घनत्व वाले डेटा सेंटर कार्य के लिए, MT Elite® फेरूल के साथ वास्तविक US Conec MTP® बेहतर - कम और अधिक सुसंगत प्रविष्टि हानि, लंबे समय तक संभोग चक्र जीवन और केबल लोड के तहत बेहतर यांत्रिक स्थिरता है। 40G और लीगेसी 10G पैरेलल ऑप्टिक्स के लिए, या छोटे {{6}पहुंच डायरेक्ट{{7}के लिए एकल मेट जोड़ी के साथ लिंक संलग्न करें, एक गुणवत्ता केबल निर्माता (सत्यापित परीक्षण रिपोर्ट के साथ) से जेनेरिक एमपीओ अक्सर पर्याप्त होता है और लागत कम होती है। सही विकल्प आपके हानि बजट, आपके संभोग चक्र की अपेक्षाओं पर निर्भर करता है, और क्या अधिकतम कनेक्टर विनिर्देश पर आपका लिंक मार्जिन अभी भी आईईईई चैनल आवश्यकता को पूरा करता है।

प्रश्न: एमपीओ ध्रुवीयता क्या है और यह क्यों मायने रखती है?

ए: पोलैरिटी इस बात की मैपिंग है कि एक एमपीओ कनेक्टर छोर पर फाइबर की स्थिति विपरीत छोर पर किस स्थिति से जुड़ती है। क्योंकि ट्रांससीवर्स के पास विशिष्ट फाइबर स्थितियों पर अलग-अलग ट्रांसमिट (टीएक्स) और प्राप्त (आरएक्स) पोर्ट होते हैं, ध्रुवता को यह सुनिश्चित करना चाहिए कि एक डिवाइस पर प्रत्येक टीएक्स लेजर दूसरे डिवाइस पर संबंधित आरएक्स फोटोडिटेक्टर तक पहुंच जाए। गलत ध्रुवता मृत एमपीओ लिंक का सबसे आम कारण है - भौतिक फाइबर पथ मौजूद है लेकिन प्रत्येक चैनल गलत पोर्ट पर प्रकाश भेज रहा है। टाइप बी ध्रुवीयता (फाइबर 1 विपरीत छोर पर स्थिति 12 से जुड़ता है) टीआईए-568 के अनुसार अधिकांश प्रत्यक्ष ट्रांसीवर - से - ट्रांसीवर कनेक्शन के लिए मानक है।

प्रश्न: 400जी के लिए मुझे किस फाइबर गिनती का उपयोग करना चाहिए?

ए: 400GBASE-SR8 (मल्टीमोड, छोटी पहुंच): MPO{3}} यह 8 Tx + 8 Rx=16 फाइबर, मूल MPO-16 काउंट{{8}GBASE-DR4 (सिंगल-मोड, 500 मीटर पहुंच) का उपयोग करता है: MPO पर बेस-8 कन्वेंशन-12 (8 सक्रिय) फ़ाइबर). 400GBASE-FR4 और 400GBASE-LR4 (सिंगल-मोड WDM, 2 किमी और 10 किमी): LC डुप्लेक्स, MPO बिल्कुल नहीं। फाइबर गिनती निर्दिष्ट करने से पहले ट्रांसीवर फॉर्म फैक्टर और इलेक्ट्रिकल इंटरफ़ेस की पुष्टि करें; गलत गणना एकमात्र बेमेल जोखिम नहीं है - एमपीओ-16 और एमपीओ-12 शारीरिक रूप से असंगत हैं, क्योंकि उनकी प्रमुख स्थिति भिन्न है।

प्रश्न: मैं कैसे बताऊं कि एमपीओ कनेक्टर पुरुष है या महिला (पिन किया हुआ या अनपिन किया हुआ)?

उत्तर: कनेक्टर के सामने से सीधे फेरूल फेस को देखें। एक पुरुष (पिन किए गए) कनेक्टर पर, आपको फ़ाइबर पंक्ति के बाएँ और दाएँ छोर से उभरे हुए दो छोटे धातु पिन दिखाई देंगे। एक महिला (अनपिन किए गए) कनेक्टर पर, आपको उन स्थितियों में दो छोटे ब्लाइंड छेद दिखाई देते हैं। असेंबल की गई केबल या स्थापित पैनल में, कनेक्टर की डस्ट कैप हटाकर वर्क लाइट के नीचे जांच करना सबसे आसान है। यह जांचने के लिए कभी भी एमपीओ फेरूल फेस पर फूंक न मारें कि आप एंडफेस को दूषित करने या स्थायी रूप से दूषित करने का जोखिम उठाते हैं। एक उचित निरीक्षण जांच का प्रयोग करें.

प्रश्न: क्या एमटीपी मौजूदा एमपीओ बुनियादी ढांचे के साथ संगत है?

ए: पूरी तरह से. पहले से ही जेनेरिक एमपीओ का उपयोग करने वाले सिस्टम में एमटीपी® असेंबली जोड़ते समय कोई एडाप्टर रूपांतरण, कोई पैनल प्रतिस्थापन और कोई ट्रांसीवर परिवर्तन की आवश्यकता नहीं होती है। एकमात्र विचार संबद्ध जोड़े के ऑप्टिकल प्रदर्शन पर है: जब एक एमटीपी® कनेक्टर एक विरासत जेनेरिक एमपीओ कनेक्टर के साथ मेल खाता है जिसे अपग्रेड नहीं किया गया है, तो कनेक्शन प्रदर्शन एमपीओ कनेक्टर द्वारा सीमित होता है। यदि आप हानि प्रदर्शन में सुधार करने के लिए अपग्रेड कर रहे हैं, तो लाभ का एहसास करने के लिए संपूर्ण लिंक श्रृंखला को एमटीपी® एमटी एलीट® कनेक्टर्स का उपयोग करना चाहिए।

मानक और संदर्भ

• आईईसी 61754-7-1- फाइबर ऑप्टिक कनेक्टर इंटरफेस: एमपीओ एकल{{1}पंक्ति फेरूल (कोर एमपीओ भौतिक इंटरफेस के लिए आयामी और ज्यामितीय विनिर्देश):iec.ch
• आईईसी 61754-7-2- फ़ाइबर ऑप्टिक कनेक्टर इंटरफ़ेस: एमपीओ मल्टी-पंक्ति फ़ेर्यूल (एमपीओ-24, एमपीओ-32 डबल-पंक्ति वेरिएंट):iec.ch
• टीआईए-604-5 (एफओसीआईएस 5)- फाइबर ऑप्टिक कनेक्टर इंटरमेटेबिलिटी मानक: एमपीओ टाइप करें (एमपीओ आयामी अनुकूलता और इंटरमेटेबिलिटी के लिए अमेरिकी मानक, आईईसी 61754-7 के साथ संरेखित):tiaonline.org
• एएनएसआई/टीआईए-568-सी.0- ग्राहक परिसर के लिए सामान्य दूरसंचार केबलिंग (ध्रुवीयता प्रकार ए, बी, सी परिभाषाएँ और एमपीओ ध्रुवीयता प्रबंधन):tiaonline.org
• एएनएसआई/टीआईए-568.3-डी- ऑप्टिकल फाइबर केबलिंग घटक मानक (40जी और 100जी पर एमपीओ चैनलों के लिए सम्मिलन हानि सीमा):tiaonline.org
• आईईसी 61300-3-34- फाइबर ऑप्टिक इंटरकनेक्टिंग डिवाइस: क्षीणन माप विधि (एमपीओ/एमटीपी असेंबली पर सम्मिलन हानि की पुष्टि के लिए मानक परीक्षण विधि):iec.ch
• आईईसी 61300-3-35- फाइबर ऑप्टिक इंटरकनेक्टिंग डिवाइस: कनेक्टर एंडफेस के लिए दृश्य और स्वचालित निरीक्षण मानदंड (उत्पादन और स्थापना के दौरान एमपीओ एंडफेस को पास/असफल करने के लिए उपयोग किया जाने वाला संदूषण/निरीक्षण मानक):iec.ch
• आईईईई 802.3बीएम- 100GBASE-SR4 और PSM4 भौतिक परत विनिर्देश (OM3/OM4 की तुलना में 100G SR4 के लिए चैनल हानि बजट, MPO 100G केबलिंग के लिए मुख्य संदर्भ):standards.ieee.org
• आईईईई 802.3 सेमी- 400GBASE-SR8 विनिर्देश (MPO-16 के साथ OM4 पर 400G SR8 के लिए चैनल हानि बजट; 400G मल्टीमोड पर प्राथमिक संदर्भ बाधा कनेक्टर IL):standards.ieee.org
• यूएस कॉनक एमटीपी® उत्पाद सूची (2026 संस्करण)- एमटी एलीट® फेर्रू आईएल प्रदर्शन ग्रेड, स्प्रिंग विनिर्देश, मेटल पिन क्लैंप डिज़ाइन, और फ़ील्ड{{1}रीवर्क प्रक्रियाएं:usconec.com
• फाइबर ऑप्टिक एसोसिएशन (FOA)- एमपीओ/एमटीपी स्थापना सर्वोत्तम प्रथाएं, ध्रुवीयता प्रबंधन, और एंडफेस निरीक्षण संदर्भ:thefoa.org
