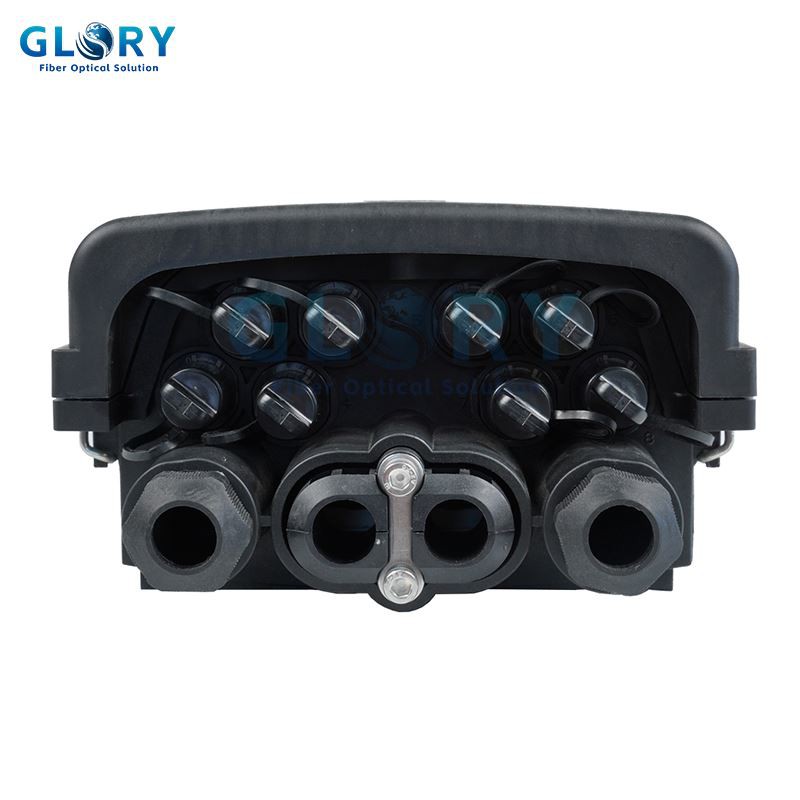

संयुक्त संलग्नक बॉक्स

ज्वाइंट क्लोजर डोम जीएल-8207{5}}बी का उपयोग मुख्य रूप से ऑप्टिकल फाइबर कनेक्शन और सुरक्षा के लिए किया जाता है। इस प्रकार का बॉक्स ओवरहेड, पाइप और दबी हुई सीधी और शाखा के कनेक्शन के लिए उपयुक्त है। बॉक्स बॉडी और बेस को हुप्स और रबर से सील कर दिया गया है। क्लोजर आवरण गुणवत्तापूर्ण इंजीनियरिंग प्लास्टिक से बना है, और एसिड और क्षार नमक के खिलाफ कटाव-रोधी, उम्र-रोधी, साथ ही चिकनी उपस्थिति और विश्वसनीय यांत्रिक संरचना के अच्छे प्रदर्शन से बना है। यांत्रिक संरचना विश्वसनीय है और इसमें जंगली वातावरण और गहन जलवायु परिवर्तन और गंभीर कार्य वातावरण का विरोध करने का प्रदर्शन है। ज्वाइंट क्लोजर गुंबद के अंदर स्प्लिस ट्रे (FOST) बुकलेट की तरह घूमने योग्य हैं, और ऑप्टिकल फाइबर को घुमाने के लिए पर्याप्त वक्रता त्रिज्या और जगह है ताकि ऑप्टिकल वाइंडिंग 40 मिमी के लिए वक्रता त्रिज्या सुनिश्चित हो सके। प्रत्येक ऑप्टिकल केबल और फाइबर को व्यक्तिगत रूप से संचालित किया जा सकता है।

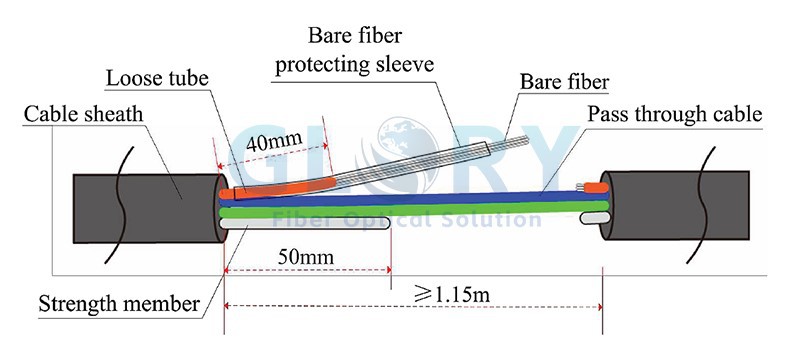

चरण 1 वितरण केबल से केबल शीथ को अलग करें; म्यान को कम से कम 1.15 मीटर हटा दें।
ढीली ट्यूब को हटा दें, लगभग 40 मिमी लंबाई आरक्षित रखें। लगभग 50 मिमी की ताकत वाले सदस्य को काटें और आरक्षित करें।

चरण 2 4 बकल खोलने के लिए स्क्रूड्राइवर का उपयोग करें, कवर खोलें।

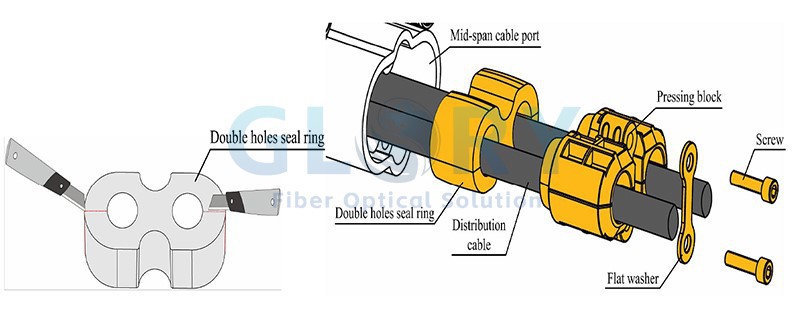

चरण 3 मध्य स्पैन वितरण पोर्ट पर लगे स्क्रू को हटाने के लिए एलन कुंजी का उपयोग करें। प्रेसिंग ब्लॉक और डबल होल सील रिंग को बाहर निकालें। सील रिंग के दोनों किनारों को काटकर खोलें। मध्य{5}स्पैन वितरण केबल को मध्य{{6}स्पैन केबल पोर्ट में डालें। वितरण केबल पर क्रम में सीलिंग असेंबली स्थापित करें।
चरण 4 स्ट्रेंथ मेंबर और वितरण केबल को सुरक्षित करें।

चरण 5 स्ट्रेंथ मेंबर और वितरण केबल को सुरक्षित करें।

फ़ाइबर मार्ग नीचे दिखाए गए हैं।

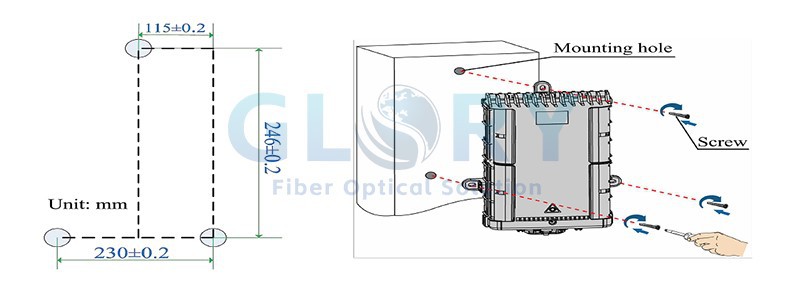

दीवार पर स्थापित: दीवार पर 3 छेद ड्रिल करें, आयाम नीचे दिखाया गया है। छेदों में विस्तार आस्तीन को अलग से हथौड़ा मारें। बॉक्स को 3 स्क्रू से दीवार पर सुरक्षित करें।

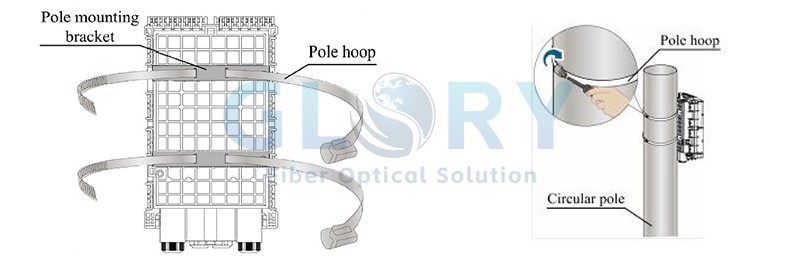

पोल पर स्थापित: बॉक्स के पीछे माउंटिंग ब्रैकेट स्थापित करें। पोल घेरा को कोष्ठक में डालें। बॉक्स को पोल पर सुरक्षित करें.

हवाई स्थापना

पेडस्टल माउंटिंग
